Les motifs de hachures complexes peuvent contenir plusieurs lignes de définition et peuvent avoir une origine passant par des décalages par rapport au point d'origine.
Tous les motifs de hachures n'ont pas pour origine le point 0,0. En composant des motifs encore plus complexes, vous devez prendre soin de bien désigner la suite de chaque famille de lignes pour donner une forme correcte au motif de hachures :
- Point de départ
- Décalages
- Longueur de tiret, point et motifs de l'espace
Les motifs de hachures définis à l'aide de plusieurs lignes de définition décrivent la longueur et l'angle selon lesquels chaque segment de ligne doit être dessiné. L'exemple suivant montre les lignes de définition qui décrivent le motif de hachures AR-B816 :
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Une zone hachurée à l'aide de ce motif doit se présenter de la façon suivante :
Exemple : motif ressemblant à un U carré inversé
Un U carré inversé (une ligne vers le haut, une en travers et une vers le bas) est un motif qui se répète à chaque unité et qui est composé de segments de ligne d'une longueur de 0,5 unité suivis d'un espace d'une largeur de 0,5 unité.
Une zone hachurée à l'aide de ce motif doit se présenter de la façon suivante :
Ce motif aurait la définition suivante :
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

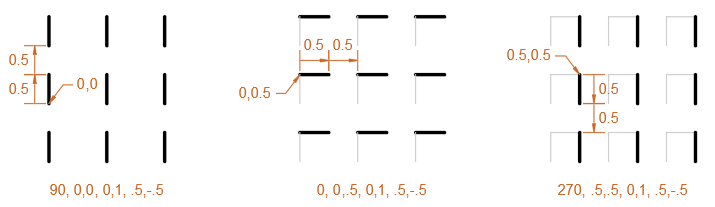

Les éléments suivants fournissent une représentation visuelle de la façon dont le motif est dessiné :
- La première ligne en pointillés représente la barre du haut qui commence à l'origine 0,0 et est dessinée à 90 degrés.
- La deuxième ligne en pointillés représente la barre horizontale qui commence à l'origine 0,0.5 et est dessinée à 0 degré.
- La troisième ligne en pointillés représente la barre du bas qui commence à l'origine 0.5,0.5 et est dessinée à 270 degrés. La troisième ligne du motif aurait également pu être saisie comme suit :
90, .5,0, 0,1, .5,-.5
ou
270, .5,1, 0,1, -.5,.5
Exemple : étoile à six branches
Un motif en forme d'étoile à six branches peut être créé à l'aide de trois lignes discontinues commençant au point d'origine et continuant le long de la direction du vecteur spécifiée par la spécification d'angle.
Une zone hachurée à l'aide de ce motif doit se présenter de la façon suivante :
Ce motif aurait la définition suivante :
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
