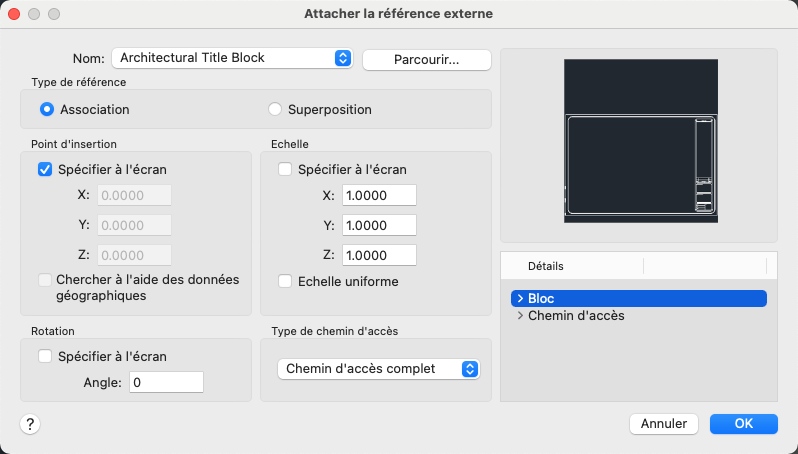

Boîte de dialogue Attacher la référence externe

Attache des dessins sous forme de référence externe (xréf).

XATTACHER (commande)

Menu : Insertion  > Référence DWG.

Résumé

Si vous attachez un dessin contenant une xréf attachée, cette dernière apparaît dans le dessin courant. Vous pouvez sélectionner plusieurs fichiers DWG à attacher. Comme les blocs, les références externes attachées peuvent être imbriquées. Si une autre personne modifie la xréf, le dessin attaché est basé sur la dernière version enregistrée.

Liste d'options

Les options suivantes s'affichent.

Nom

Identifie le fichier DWG sélectionné à attacher.

Parcourir

Affiche la boîte de dialogue Sélectionner un fichier de référence (une boîte de dialogue standard de sélection de fichiers) qui permet de sélectionner une nouvelle référence externe pour le dessin courant.

Type de référence

Spécifie si la référence externe constitue un attachement ou une superposition. Contrairement à une Xréf qui est une association, une superposition est ignorée lorsque le dessin auquel elle est attachée est à son tour attaché en tant que Xréf à un autre dessin.

Aperçu

Affiche le fichier DWG sélectionné à attacher.

Point d'insertion

Spécifier à l'écran

Permet de saisir une valeur au moyen de la ligne de commande ou du périphérique de pointage.

X

Définit la valeur de la coordonnée X.

Y

Définit la valeur de la coordonnée Y.

Z

Définit la valeur de la coordonnée Z.

Echelle

Spécifier à l'écran

Permet de saisir une valeur au moyen de la ligne de commande ou du périphérique de pointage.

X

Détermine le facteur d'échelle en X.

Y

Détermine le facteur d'échelle enY.

Z

Détermine le facteur d'échelle en Z.

Echelle uniforme

Définit les facteurs d'échelle X et Y comme Z.

Rotation

Spécifier à l'écran

Si l'option Spécifier à l'écran est sélectionnée, vous pouvez attendre de quitter la boîte de dialogue pour faire pivoter l'objet avec le périphérique de pointage ou sur la ligne de commande.

Angle

Si elle est désélectionnée, entrez la valeur de l'angle de rotation dans la boîte de dialogue.

Type de chemin d'accès

Sélectionnez le chemin d'accès complet (absolu), le chemin d'accès relatif ou aucun chemin d'accès à la référence externe mais le nom de la référence externe (le fichier doit figurer dans le dossier contenant le fichier de dessin courant).

Détails

Affiche les informations sur le bloc et le chemin d'accès à la référence externe attachée.

Bloc

Affiche les informations sur le bloc dans le dessin.

• Unité. Affiche la valeur UNITESINS spécifiée pour le bloc inséré.
• Facteur. Affiche le facteur d'échelle de l'unité, qui est calculé sur la base de la valeur UNITESINS du bloc et des unités de dessin.

Chemin

Affiche les chemin d'accès aux fichiers de référence externe.

• Emplacement. Affiche le chemin d'accès au fichier de référence externe.
• Chemin enregistré. Affiche le chemin d'accès enregistré avec le dessin lorsque la référence externe est attachée. Ce chemin d'accès dépend du paramètre Type de chemin d'accès.
