Pour mettre à jour une définition de bloc

Lorsque vous redéfinissez les définitions de bloc dans le dessin courant, les insertions antérieures et futures du bloc dans le dessin sont affectées.

Deux méthodes vous permettent de redéfinir une définition de bloc :

• Modifier la définition de bloc dans le dessin courant.
• Modifier la définition de bloc dans le dessin source et la réinsérer dans le dessin courant.

Vous choisirez une méthode selon que vous désirez apporter des modifications au dessin courant seulement ou également dans un dessin source.

Pour modifier une définition de bloc dans le dessin courant

1. Insérez et décomposez une instance du bloc d'origine.
2. Modifiez les objets en fonction de vos besoins.
3. Cliquez sur l'onglet Dessin > le groupe de fonctions Bloc > Bloc.
4. Entrez le nom de la définition de bloc existante et sélectionnez les objets.

Pour mettre à jour une définition de bloc provenant d'un fichier de dessin

Les définitions de bloc créées dans le dessin courant par insertion d'un fichier dessin ne sont pas mises à jour automatiquement lors de la modification du dessin d'origine. Vous pouvez insérer un bloc pour mettre à jour une définition de bloc à partir du fichier dessin.

1. Ouvrez le fichier dessin d'origine, modifiez-le en fonction de vos besoins, puis enregistrez-le.
2. Si la palette Blocs n'est pas ouverte, cliquez sur le menu Fenêtre > Blocs.
3. Sélectionnez cette option pour afficher les blocs dans le dessin courant.
4. Cliquez sur  pour ouvrir la boîte de dialogue standard de sélection de fichiers, qui vous permet de sélectionner le fichier dessin à insérer.
5. Sélectionnez le fichier dessin, puis cliquez sur Ouvrir.

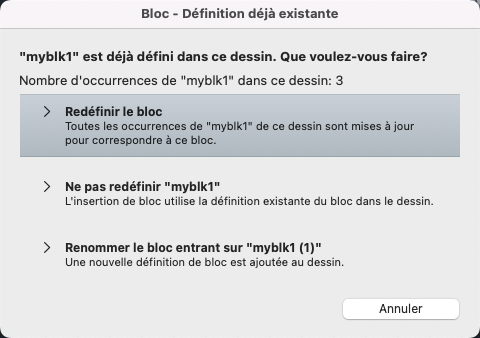

   La boîte de dialogue s'affiche.


6. Cliquez sur Redéfinir le bloc.
7. Insérez une instance du bloc. Toutes les occurrences du bloc dans le dessin courant sont mises à jour.

Pour mettre à jour une définition de bloc provenant d'un fichier de dessin de la bibliothèque

1. Ouvrez le dessin de la bibliothèque, utilisez l'éditeur de blocs pour modifier le bloc selon vos besoins, puis enregistrez.
2. Si la palette Blocs n'est pas ouverte, cliquez sur le menu Fenêtre > Blocs.
3. Cliquez sur Bibliothèques de blocs.
4. Sélectionnez la bibliothèque que vous avez modifiée précédemment.
5. Sélectionnez le bloc que vous venez de modifier, cliquez avec le bouton droit de la souris et choisissez Insérer dans un dessin.
6. Dans la boîte de dialogue, cliquez sur Redéfinir le bloc.
7. Insérez une instance du bloc. Toutes les occurrences du bloc dans le dessin courant sont mises à jour.
