FUSIONNERSURF (commande)

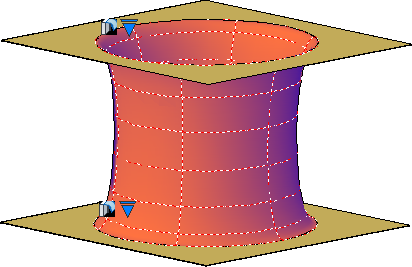

Crée une surface de fusion continue entre deux surfaces existantes.

Méthodes d'accès

Jeux d'outils : Onglet Modélisation  > Groupe de fonctions Surface  > Liste déroulante Création de surface  > Fusion de surface.

Menu : Dessin  > Modélisation 3D  > Surfaces  > Fusion.

Résumé

Lorsque vous fusionnez deux surfaces, vous spécifiez la continuité et la magnitude de courbure de surface.

Définissez SURFACEASSOCIATIVITY sur 1 afin de créer une relation entre la surface de fusion et les courbes d'origine.

Liste des invites

Les invites suivantes s'affichent.

Sélectionnez l'arête de surface

Sélectionne un sous-objet arête ou une surface ou région (pas la surface elle-même) comme première et seconde arêtes.

Chaîne

Sélectionne les arêtes contiguës et connectées.

Continuité

Mesure la fluidité avec laquelle les surfaces s'unissent. La valeur par défaut est G0. Sélectionnez une valeur ou utilisez la poignée pour modifier la continuité.

Magnitude de courbure

Définit l'arrondi de l'arête de la surface de fusion au niveau de son intersection avec la surface d'origine. La valeur par défaut est 0.5. Les valeurs autorisées sont comprises entre 0 et 1.
