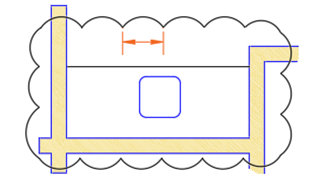

Les nuages de révision incluent désormais une valeur unique pour leurs longueurs de corde d'arc approximatives, c'est-à-dire la distance entre les extrémités de chaque segment d'arc.
Lors de la première création d'un nuage de révision dans un dessin, la taille des arcs est déterminée en fonction du pourcentage de la longueur diagonale de la vue active. Cela permet de s'assurer que le nuage de révision commence à une taille raisonnable.
Vous pouvez modifier la longueur de corde d'arc d'un objet de nuage de révision sélectionné dans la palette Inspecteur des propriétés, à partir de son menu contextuel ou à l'aide de la nouvelle commande NUAGEREVPROP. Vous pouvez contrôler si les longueurs de corde des arcs varient ou sont uniformes à l'aide de la variable système REVCLOUDARCVARIANCE.
Lorsqu'un objet de nuage de révision est sélectionné, la palette Inspecteur des propriétés affiche désormais Nuage de révision comme type d'objet au lieu de Polyligne. Les nuages de révision sont toujours des polylignes, mais ils possèdent une propriété d'arc supplémentaire et peuvent passer d'un style de poignée à un autre (variable système REVCLOUDGRIPS).
Commandes nouvelles et modifiées
NUAGEREV : crée ou modifie un nuage de révision.
NUAGEREVPROP : détermine la longueur de corde approximative des arcs dans un nuage de révision sélectionné.
Nouvelle variable système
REVCLOUDARCVARIANCE : détermine si les arcs de nuages de révision sont créés avec des longueurs de corde variables ou uniformes.
