A propos des solutions de routage

Lorsque vous raccordez des objets à différentes élévations ou pentes, ou que vous raccordez des objets dont les traits d'axe ne sont pas alignés, le logiciel peut générer des solutions de routage avec différentes combinaisons de raccords ou de joints. Vous pouvez parcourir un aperçu des solutions de routage générées et accepter le positionnement correspondant à vos exigences en matière de conception sur la ligne de commande.

Ligne de commande

Conseil : Pour que l'aperçu soit le plus précis possible, notamment dans le cas des solutions de routage à différentes élévations ou pentes, pensez à utiliser un espace de travail configuré pour deux fenêtres. Par exemple, vous pouvez travailler avec une vue en plan dans la première fenêtre et une vue isométrique dans la seconde. La vue Orbite 3D peut également s'avérer très utile lors de la prévisualisation des solutions de routage.

Si aucune des solutions de routage présentées sur la ligne de commande ne conviennent, sélectionnez celle qui est le plus proche de vos exigences et modifiez le positionnement à l'aide des poignées.

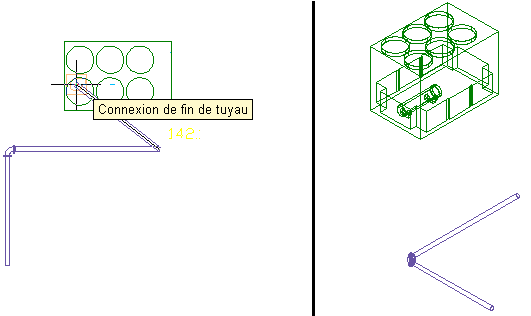

L'exemple suivant décrit le fonctionnement des solutions de routage lors de la connexion d'une conduite à un refroidisseur. La conduite n'est pas à la même élévation et son extrémité n'est pas alignée par rapport à la connexion du refroidisseur. Vous sélectionnez le dernier segment de tuyau et cliquez sur (poignée d'ajout) au niveau de l'extrémité ouverte. Vous positionnez le curseur sur la connexion du refroidisseur et cliquez sur la connexion de fin de tuyau.

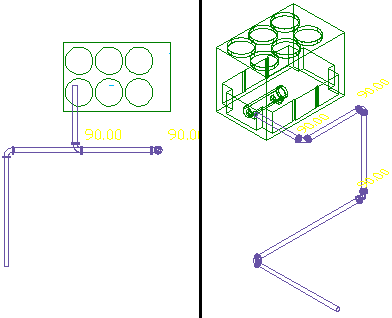

La deuxième fenêtre permet de prévisualiser les solutions de routage en vue isométrique.

Dans cet exemple, deux solutions de routage sont générées. Chaque solution de routage est basée sur les raccords de la préférence de routage actuelle. Les angles sont déterminés par les angles autorisés dans le coude sélectionné. Consultez l'aperçu des solutions de routage et sélectionnez le positionnement le plus adéquat.

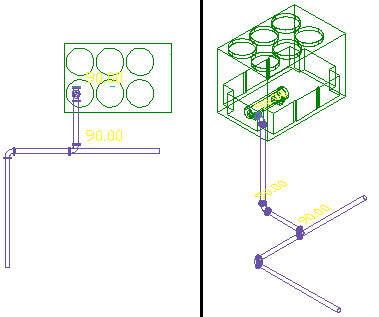

Première solution de routage
