Vous construisez un modèle, morceau par morceau, en générant des formes à ajouter et en utilisant des outils susceptibles de retrancher les parties de formes sans intérêt. Dans le générateur de contenu, ces formes ne sont autres que les fonctions du composant que vous créez. Les fonctions de géométrie constituent les blocs de construction de base permettant de définir la forme et la taille du modèle.
La géométrie que vous définissez est bi-dimensionnelle et doit être liée à un plan de travail. Vous pouvez basculer d'un plan de travail à un autre pour définir une géométrie différente. Lorsque vous ajoutez une géométrie au plan de travail, les fonctions de géométrie s'affichent sous le dossier Géométrie du plan de travail associé.

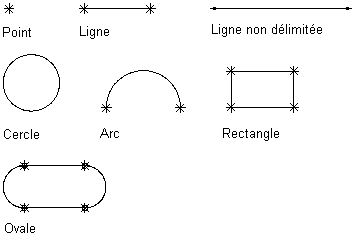

Visualisation des types de géométries
Le générateur de contenu offre neuf types de géométries pour construire le modèle :
- Point
-
Défini par un couple de coordonnées X et Y.
- Ligne
-
Définie par une position et une direction ; contrainte par un point de départ et une extrémité.
- Ligne non délimitée
-
Définie par une position et une direction ; sa longueur est infinie car elle ne comporte aucune contrainte de point de départ et d'extrémité.
- Cercle
-
Défini par un centre et un rayon.
- Arc
-
Défini par un centre et un rayon ; contraint par un point de départ et une extrémité.
- Rectangle
-
Défini par des lignes et des points auxquels sont appliqués des contraintes pour conserver les points de départ et les extrémités de chaque côté et chaque angle perpendiculaire.
- Ovale
-
Défini par des lignes, un arc et des points qui sont contraints pour créer deux arcs tangents à deux lignes dont les points de départ et d'arrivés sont définis.
- Référence de point
-
Définie par un point dans le plan de construction basé sur un point source sélectionné à partir d'un plan de construction différent. La référence de point est déplacée ou supprimée avec le point source.
- Géométrie de projet
-
Définie par la projection d'un modificateur sur un plan de construction spécifié. La géométrie de projet est fixe et ne peut pas être déplacée dans le plan de construction. Elle est liée au modificateur et est ajustée lorsque le modificateur change.
