Cette procédure permet de modéliser une pièce à vues multiples paramétrique, en l'occurrence un réservoir vertical, d'ajouter la géométrie circulaire du corps du réservoir et d'appliquer un modificateur d'extrusion. Lorsque le corps du réservoir est modélisé, il vous reste à créer des robinets d'entrée et de sortie basés sur la géométrie du corps.
Pour modéliser le corps du réservoir, procédez comme suit :
- Pour produire le corps du réservoir, cliquez avec le bouton droit de la souris sur Plan XY, puis choisissez Ajouter un profil
Circulaire dans le navigateur de composants. Pour plus d'informations sur les profils, reportez-vous à la rubrique Profils.
- Dans la zone de modélisation, sélectionnez un point central, puis entrez un rayon de 15" (381mm) et appuyez sur la touche Entrée. Conseil : Vous pouvez également indiquer précisément une position (15,15, par exemple) en désignant le point central comme le centre du plan de travail.

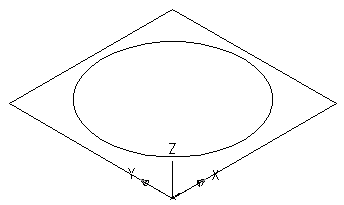

Un profil circulaire est créé, puis ajouté au plan XY dans le navigateur de composants.
- Dans le navigateur de composants, cliquez avec le bouton droit de la souris, sur Modificateurs, puis choisissez Ajouter une extrusion.
Pour plus d'informations sur les modificateurs, reportez-vous à la rubrique Modificateurs.
- Dans la zone de modélisation, sélectionnez le profil circulaire.
La boîte de dialogue Modificateur d'extrusion s'affiche.
- Sous Terminaison, sélectionnez le type Borgne et entrez 60" (1524 mm) dans pour le paramètre Distance et cliquez sur Inverser. Cliquez sur OK.

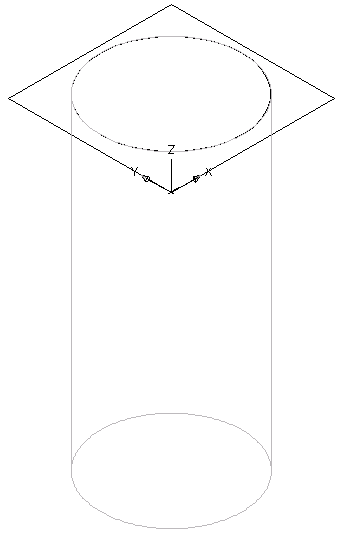

Un cylindre représentant le corps du réservoir est créé tandis qu'un modificateur d'extrusion est ajouté aux modificateurs dans le navigateur de composants.
Pour modéliser un réservoir, procédez comme suit :
- Pour créer un plan de travail de décalage afin de faciliter le repérage du réservoir, cliquez avec le bouton droit de la souris sur Plans de travail, puis choisissez Ajouter un plan de travail dans le navigateur de composants.
La boîte de dialogue Création d'un plan de travail s'affiche.
- Cliquez sur Décalage, puis entrez Décalage du robinet en guise de nom. Cliquez sur OK.
- Dans la zone de modélisation, sélectionnez le plan XY comme plan de travail de référence, puis entrez 2" (51 mm) comme distance de décalage.

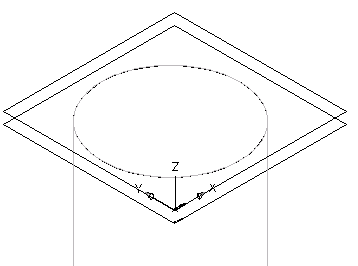

Le plan de travail du décalage du robinet est défini.
- Pour générer le robinet, cliquez avec le bouton droit de la souris sur Décalage du robinet, puis choisissez Ajouter un profilCirculaire dans le navigateur de composants. Conseil : Il est préférable d'ajouter le robinet dans la vue de dessus plutôt que dans une direction de visualisation du modèle. Pour modifier la vue, cliquez sur l'liste déroulante Vues.
- Dans la zone de modélisation, spécifiez le point situé au centre de la face supérieure du réservoir, entrez un rayon de 1" (25mm) et appuyez sur la touche Entrée.

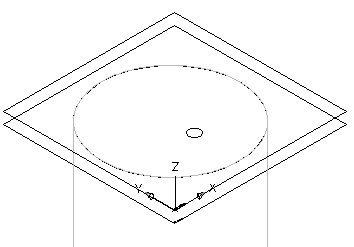

Un profil circulaire est créé, puis ajouté sous Décalage du robinet dans le navigateur de composants.
- Dans le navigateur de composants, cliquez avec le bouton droit de la souris, sur Modificateurs, puis choisissez Ajouter une extrusion.
- Dans la zone de modélisation, sélectionnez le profil circulaire correspondant au robinet.
La boîte de dialogue Modificateur d'extrusion s'affiche.
- Sous Terminaison, sélectionnez Plan et Plan XY sous les listes déroulantes respectives Type et A. Cliquez sur OK.

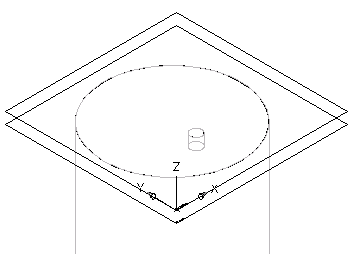

Un cylindre représentant le robinet est créé tandis qu'un modificateur d'extrusion est ajouté aux modificateurs dans le navigateur de composants.
