Vous pouvez spécifier une échelle d'annotation différente pour l'espace objet et pour chacune des fenêtres de l'espace papier.
Lorsque vous modifiez l'échelle d'annotation, les objets annotatifs et les objets associés à des composants d'annotation sont automatiquement mis à l'échelle. Les objets raccordés (par exemple, les fils raccordés aux appareils), sont également mis à jour. Il n'est pas nécessaire de régénérer le modèle.
Dans l'espace papier, l'échelle de fenêtre et l'échelle d'annotation sont synchronisées. Lorsque vous modifiez l'échelle de fenêtre, l'échelle d'annotation s'aligne sur la valeur définie. Vous pouvez toutefois modifier l'échelle de fenêtre sans affecter l'échelle d'annotation en effectuant un zoom avant et un zoom arrière sur la fenêtre à l'aide de la molette de la souris ou des options de zoom.
Pour définir l'échelle d'annotation en cours
- Pour définir l'échelle d'annotation de l'espace objet, accédez à l'onglet Modèle. Pour définir l'échelle d'annotation d'une fenêtre dans l'espace papier, sélectionnez la fenêtre.

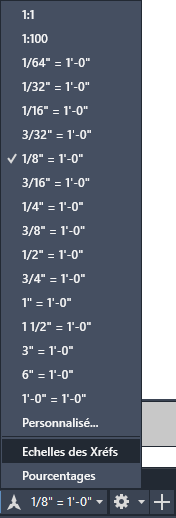

- Dans la barre d'état, cliquez sur l'échelle d'annotation en cours, puis sélectionnez une échelle différente dans la liste déroulante Echelle d'annotation.
Vous pouvez également effectuer les opérations suivantes :
- Définir l'échelle d'annotation de l'espace objet en sélectionnant une échelle dans l'onglet Echelle de la boîte de dialogue Paramètres du dessin. Pour accéder à cette boîte de dialogue, cliquez sur le bouton
de la barre d'état, puis choisissez Paramètres du dessin. - Définir l'échelle d'annotation actuelle de l'espace en définissant la variable système CANNOSCALE.
