Pour créer des outils à partir de contenu AEC dans DesignCenter

Le contenu AEC (données architecturales, d'ingénierie et de construction) est composé de dessins, de symboles, de styles d'objets et de procédures d'annotation que vous ajoutez aux dessins afin de concevoir et de documenter votre projet. Vous pouvez créer un outil dans une palette d'outils à l'aide du contenu AEC prédéfini, accessible via DesignCenter. Vous pouvez également créer des outils à partir de blocs dans DesignCenter, mais ceux-ci sont associés à des options d'outils légèrement différentes.

Remarque : AutoCAD MEP 2024 toolset fournit également le catalogue d'outils standard et le catalogue d'outils de documentation accessibles via le navigateur de contenu. Disponibles pour les unités métriques et anglo-saxonnes, ces catalogues comprennent des outils configurés pour les exemples de styles d'objets et les éléments de contenu AEC prédéfinis. Pour ouvrir le navigateur de contenu, cliquez sur l'onglet Début groupe de fonctions Construction liste déroulante Outils Navigateur de contenu .

Pour créer un outil à partir de contenu AEC dans DesignCenter

1. Cliquez sur l'onglet Débutgroupe de fonctions Constructionliste déroulante OutilsOutils
2. Ouvrez la palette d'outils dans laquelle vous souhaitez créer l'outil.
3. Cliquez sur l'onglet Insérer groupe de fonctions Contenu liste déroulante Contenu Design Center .

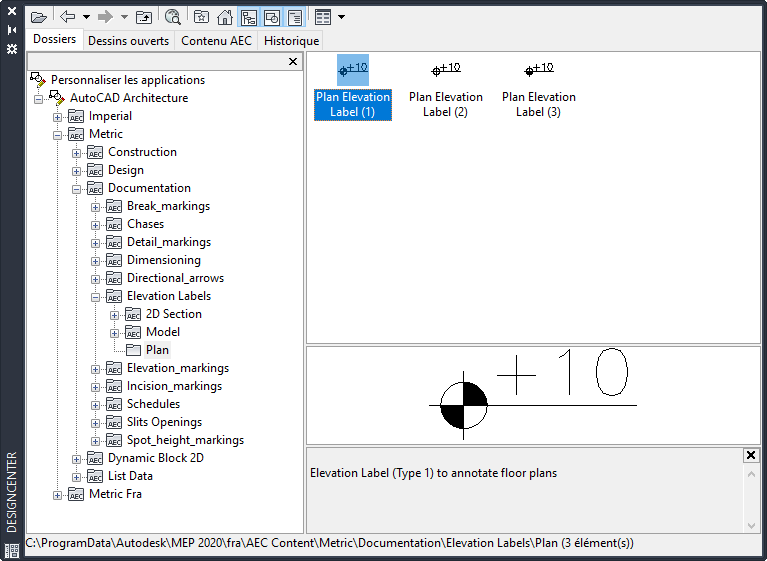

4. Dans le menu Insertion, choisissez DesignCenter et, dans l'onglet Contenu AEC, accédez à l'élément de contenu AEC à partir duquel vous souhaitez créer un outil.


5. Faites glisser l'élément dans la palette d'outils.

   Le logiciel insère un nouvel outil dans la palette d'outils.

6. Le cas échéant, définissez d'autres propriétés de ce nouvel outil.

   Pour plus d'informations sur la modification des propriétés d'un outil, reportez-vous à la rubrique Modification des propriétés des outils. Pour plus d'informations sur la modification de l'icône du nouvel outil, reportez-vous à la rubrique Modification de l'icône d'un outil.
