En personnalisant les propriétés d'affichage d'un style (en d'autres termes, en appliquant un remplacement de style), vous pouvez contrôler la façon dont les objets d'équipement utilisant ce style s'affichent dans votre dessin. Vous pouvez modifier les propriétés d'affichage de chaque composant, comme la couleur ou le calque des connexions. Toutes les modifications que vous apportez affectent toutes les occurrences du contenu utilisant ce style.
Pour plus d'informations sur la façon dont l'affichage d'un objet est déterminé lorsque plusieurs types de remplacement d'affichage sont en vigueur, consultez la rubrique Hiérarchie du contrôle d'affichage.
Pour configurer les propriétés d'affichage d'un style
- Sélectionnez un objet dans le dessin, puis effectuez l'une des opérations suivantes :
- Cliquez sur l'onglet du ruban contextuel de l'objet
groupe de fonctions Générall'option Modifier le style. Remarque : Dans le groupe de fonctions Général, vous trouverez la liste déroulante Modifier le style de système disponible pour certains objets que vous pourrez ensuite ouvrir afin de sélectionner l'une des options de modification de style. - Cliquez avec le bouton droit de la souris dans le dessin, puis choisissez l'option d'édition du style appropriée dans le menu contextuel.
- Cliquez sur l'onglet du ruban contextuel de l'objet

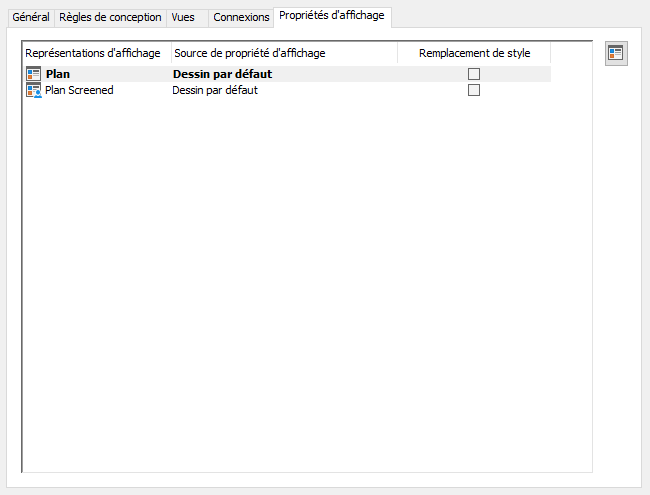

- Dans la boîte de dialogue Styles, cliquez sur l'onglet Propriétés d'affichage.
- Configurez les propriétés d'affichage :
Pour... Action... modifier l'affichage des composants du style d'un objet, comme la visibilité, le calque ou la couleur Sélectionnez la représentation d'affichage, cliquez sur Remplacement de style et modifiez les propriétés d'affichage du composant. restaurer les paramètres par défaut de la représentation d'affichage Cliquez sur Remplacement de style pour effacer le remplacement. modifier les paramètres d'affichage spécifiques au style Sélectionnez la représentation d'affichage, cliquez sur Modifier les propriétés d'affichage, puis sélectionnez l'onglet Autre pour apporter les modifications. Cet onglet est accessible uniquement dans certaines représentations d'affichage. - Cliquez deux fois sur OK.
