Pour établir les plans de travail d'un raccord paramétrique

Les plans de travail définissent l'orientation dans laquelle vous travaillez. Ils permettent d'accéder aux vues (par exemple, de face, de côté, de dessus) vous permettant de créer du contenu.

Cette procédure permet d'ajouter des plans de travail pour créer la géométrie, les trajectoires et les contraintes d'un modèle. Pour plus de clarté, ne travaillez qu'avec un seul plan dans la mesure où vous n'utilisez pas de plans de travail de décalage et de référence. Les instructions suivantes se rapportent au navigateur de composants. Le navigateur de composants se trouve sous le ruban à la gauche de la zone de dessin.

  1. Dans le navigateur de composants, développez Modélisation.
  2. Cliquez avec le bouton droit de la souris sur Plans de travail et choisissez Ajouter un plan de travail.

    La boîte de dialogue Créer un plan de travail s'affiche.

  3. Cliquez sur Par défaut, puis sur OK.

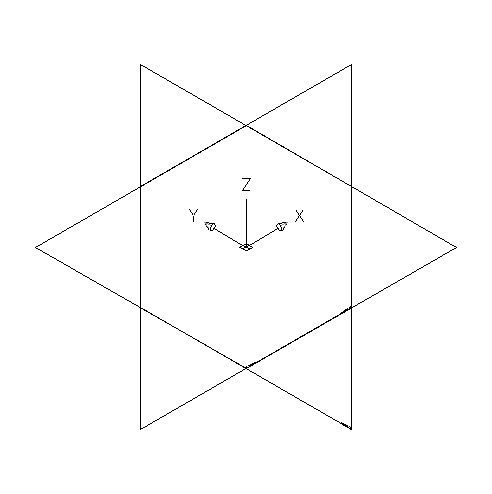

    Les plans ZX, YZ et XY sont créés.

  4. Pour afficher les plans de travail dans la zone de modélisation, dans le groupe de fonctions flottant Vue, cliquez sur la liste déroulante VueIsométrique S-O.

  5. Dans le navigateur des composants, développez Plans de travail.

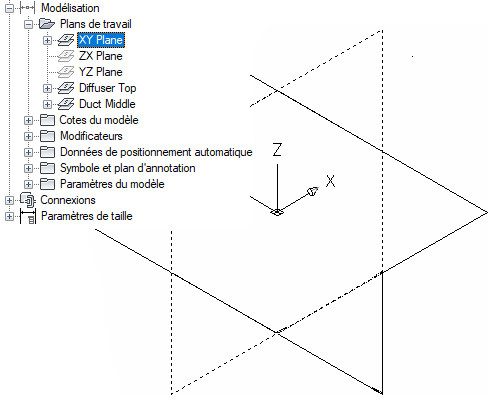

    Lorsque vous sélectionnez un plan de travail dans le navigateur des composants, le plan de travail s'affiche en surbrillance dans la zone de modélisation.

    Sélection dans le plan ZX

  6. Pour plus de clarté, ne travaillez qu'avec un seul plan à la fois. Dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Plan ZX, puis choisissez Visible. Faites de même pour le plan XY.

    Les icônes des plans ZX et XY ne sont pas disponibles (couleur grisée). Le plan YZ est le seul plan de travail visible dans la zone de modélisation.
