Cette procédure permet de générer une image d'aperçu pour la pièce à vues multiples paramétrique conçue pour faciliter la sélection du composant. Le générateur de contenu produire un aperçu d'image en se basant sur la direction de visualisation spécifiée. Vous avez le choix entre dix directions de visualisation standard d'AutoCAD® pour afficher le modèle (Haut, Bas, Gauche, Droite, Face, Arrière, Isométrique S-O, Isométrique S-E, Isométrique N-O, Isométrique N-E).
- Dans le navigateur de catalogue de composants, cliquez sur
(Générer le bitmap). La boîte de dialogue Aperçu du bitmap s'affiche.

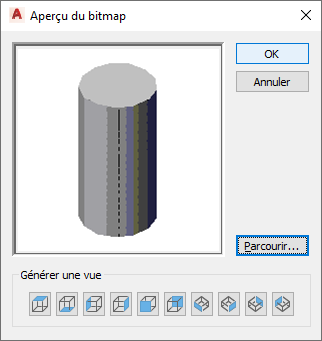

Exemple d'aperçu du bitmap d'une pièce à vues multiples paramétrique - réservoir vertical
- Sous Générer une vue, cliquez sur la vue de l'aperçu du composant qui vous intéresse. Conseil : Lorsque vous sélectionnez une vue, l'aperçu d'image dans la boîte de dialogue s'affiche. Cela vous permet d'étudier toutes les images d'aperçu du composant avant sélection.
Vous pouvez également rechercher et sélectionner une image bitmap prédéfinie. Les images prédéfinies doivent être enregistrées en 200 x 200 pixels et en 256 couleurs.
- Cliquez sur OK.
