Lorsque vous faites glisser une poignée d'un objet pour changer ses propriétés de cote, AutoCAD MEP 2024 toolset contraint souvent la poignée à une ligne, une courbe ou un plan. Chaque fois que la position contrainte d'une poignée diffère de la position du curseur en cours, le programme affiche des arcs ou des lignes en pointillé afin de signaler l'existence et l'application d'une contrainte.

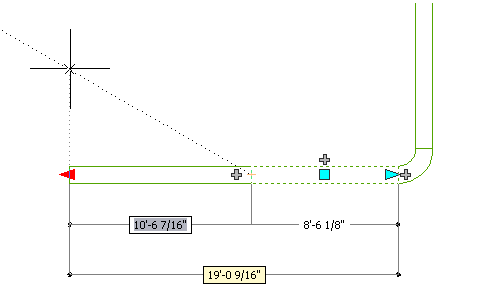

A titre d'exemple, consultez l'illustration suivante représentant l'allongement d'un segment de gaine. La position actuelle du curseur ne permet pas de modifier l'angle, car le logiciel contraint toujours la poignée d'étirement à l'angle actuel du segment.
