Pour importer les résultats de l'analyse des charges

1. Ouvrez le dessin contenant les zones et les espaces utilisés lors de l'exportation du fichier gbXML initial.
   Remarque : Si vous calculez les charges pour les espaces de dessins Xréf, répétez la procédure d'importation pour chaque dessin comprenant des espaces.
2. Cliquez sur l'onglet Analysegroupe de fonctions HVACImporter au format gbXML.
3. Dans la boîte de dialogue Importation au format gbXML, désignez le fichier XML analysé et cliquez sur Ouvrir.

   Les résultats gbXML sont appliqués à l'ensemble des espaces et des zones figurant dans le dessin.

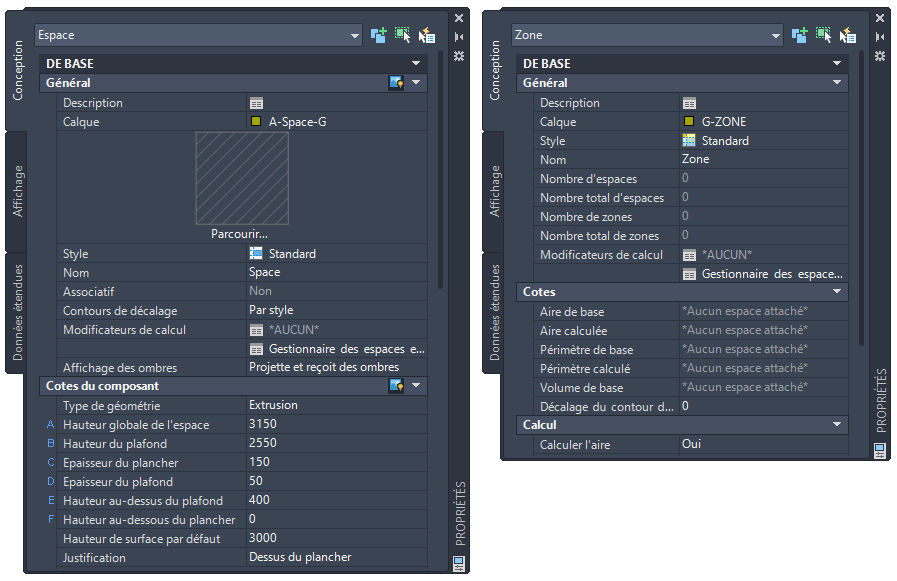

4. Pour consulter les calculs, cliquez sur un espace ou une zone, puis cliquez sur l'onglet Données étendues de la palette des propriétés.

   Le résultat des calculs s'affichent sous DonnéesCalculéesEspacesIngénierie en ce qui concerne les espaces et sous DonnéesCalculéesZonesIngénierie pour les zones.



La valeur calculée DébitSoufflage est utilisée dans l'étiquette d'espace et les nomenclatures d'espace. Vous pouvez saisir manuellement les valeurs du retour d'air.

Remarque : La commande Importation au format gbXML n'offre aucune information directe quant à la réussite ou à l'échec de l'opération. Pour savoir si l'opération a réussi ou non, examinez les résultats calculés.
