Pour filtrer des objets

Pour filtrer des objets par système

1. Sélectionnez plusieurs objets.
2. Dans la palette des propriétés, sélectionnez le système dans la liste déroulante.

Pour filtrer les objets en fonction des propriétés de composant

1. Sélectionnez plusieurs objets à l'aide de l'option Sélectionner les branches raccordées.

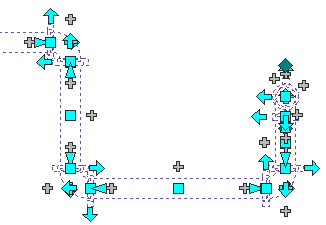

   Exemple : sélection de branches raccordées dans une conduite de tuyau

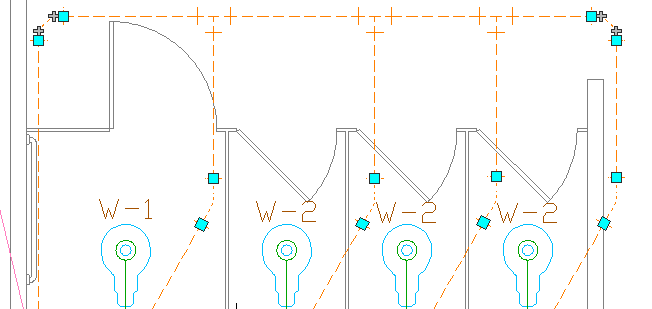

   Exemple : sélection de branches raccordées dans une conduite de plomberie

2. Cliquez sur (Sélection rapide) dans l'angle supérieur droit de la palette des propriétés.
3. Dans la boîte de dialogue Sélection rapide, définissez les propriétés du filtre :
   • Type d'objet
   • Propriétés
   • Opérateur
   • Valeur

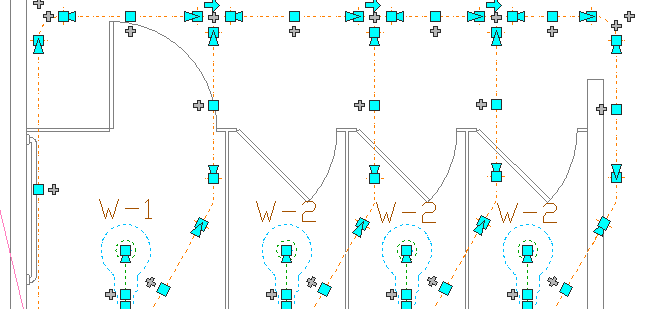

4. Les exemples suivants illustrent les jeux de sélection filtrés par type de composant, où seuls les coudes de chaque conduite sont sélectionnés.



   Conduite de tuyauterie



   Conduite de plomberie

5. Dans la section Mode d'application, sélectionnez Inclure dans le nouveau jeu de sélection.
6. (Facultatif ) Pour ajouter les résultats du filtre Sélection rapide au jeu de sélection courant, sélectionnez l'option Ajouter au jeu de sélection courant, puis cliquez sur OK.
