Pour ajouter des cotes du modèle à un raccord paramétrique

Cette procédure permet d'inscrire des cotes visant à définir la taille globale par défaut du modèle.

Conseil : Il est plus pratique d'ajouter des cotes de modèle dans la vue de dessus plutôt que dans la direction de visualisation du modèle. Pour changer la vue, cliquez sur l'onglet Vue groupe de fonctions Apparence liste déroulante VuesHaut.

1. Pour définir la longueur de la conduite, dans le navigateur de composants, cliquez avec le bouton droit de la souris sur Cotes du modèle, puis choisissez Ajouter une distance.
   Remarque : Pour les valeurs de paramètres de constantes, vous pouvez définir une cote de constante ou choisir de ne pas spécifier de cote et d'utiliser la valeur par défaut basée sur la taille réelle de la géométrie. Si aucune cote n'est définie, le paramètre et sa valeur ne s'affichent pas au cours de la sélection de la taille du composant.

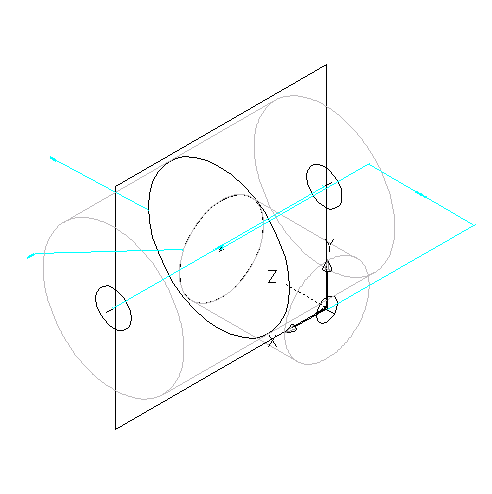

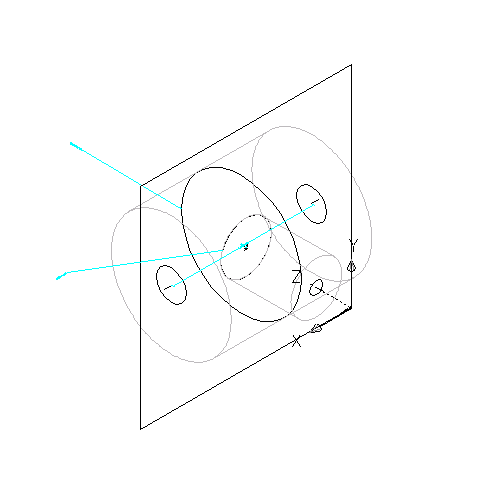

2. Sélectionnez la fonction du modificateur de conduite dans la zone de modélisation et indiquez l'emplacement de la cote.

   Une cote de longueur (LenB1) est insérée dans le modèle et ajoutée sous Paramètres du modèle et Paramètres de taille dans le navigateur de composants. La valeur LenB1 est une valeur par défaut basée sur la distance d'extrusion de la fonction et peut, à ce titre, être modifiée.



3. Pour définir la longueur de la branche, cliquez avec le bouton droit de la souris sur Cotes du modèle dans le navigateur de composants, puis choisissez Ajouter une distance.

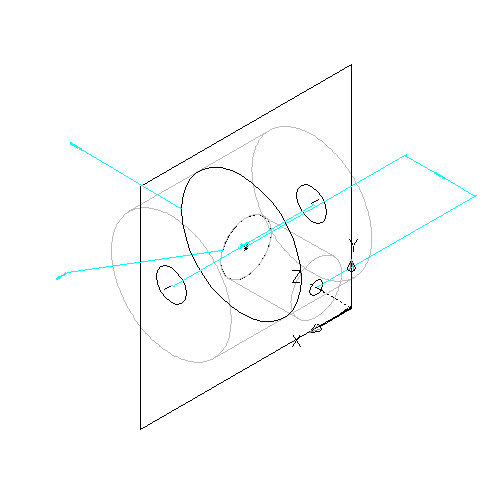

4. Sélectionnez la fonction du modificateur de la branche dans la zone de modélisation et indiquez l'emplacement prévu pour la cote.

   Une cote de longueur (LenB2) est insérée dans le modèle et ajoutée sous Paramètres du modèle et Paramètres de taille dans le navigateur de composants. La valeur LenB2 est une valeur par défaut basée sur la distance d'extrusion de la fonction et peut, à ce titre, être modifiée.



5. Pour modifier la valeur par défaut ou affecter une valeur calculée à la longueur de la conduite principale et de la branche : dans le navigateur de composants, développez le dossier Paramètres du modèle, cliquez avec le bouton droit de la souris sur une cote de longueur et choisissez Modifier.

   La boîte de dialogue Paramètres du modèle s'affiche.

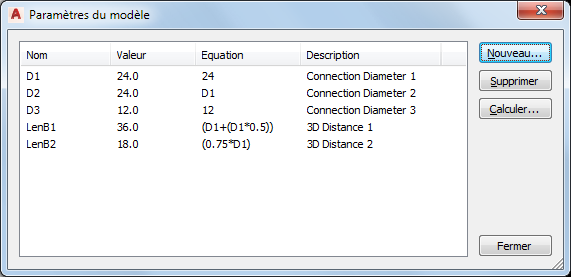

   Exemple de boîte de dialogue Paramètres du modèle

6. Cliquez deux fois sur la valeur Equation associée à LenB1, puis tapez l'équation équivalant au diamètre de la conduite plus un demi diamètre de la conduite (D1 + ( D1 * 0.5)).
   Conseil : Cliquez sur Calculatrice pour ouvrir l'assistant d'équation.
7. Cliquez deux fois sur la valeur Equation associée à LenB2, puis tapez l'équation (0.75 * D1) et cliquez sur Fermer.

   Les fonctions du modèle sont mises à jour dans la zone de modélisation pour répercuter la modification des cotes.
