Les poignées d'alignement (
) permettent de déplacer des appareils et des tableaux de distribution. Contrairement à la commande de déplacement d'AutoCAD, les poignées permettent d'aligner l'appareil ou le tableau de distribution perpendiculairement à l'objet sélectionné pour l'accrochage (par exemple, un mur).

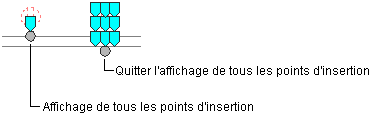

Par défaut, les poignées d'alignement s'affichent au niveau des points de connexion des appareils et des tableaux de distribution. Toutefois, vous pouvez activer d'autres poignées en cliquant sur la poignée Affichage de tous les points d'insertion. Les poignées supplémentaires se trouvent au niveau des points de justification disponibles lors de l'ajout des appareils et des tableaux de distribution (par exemple, En haut à gauche, En bas au centre et Point d'insertion). Dans l'image suivante, une prise présente la poignée d'alignement par défaut. L'autre présente également les poignées supplémentaires.
Pour déplacer un appareil ou un tableau de distribution
- Sélectionnez l'appareil ou le tableau de distribution à copier.
- Sélectionnez la poignée d'alignement à utiliser pour déplacer l'appareil ou le tableau de distribution :
Point de référence pour le déplacement de l'appareil ou du tableau de distribution Action... Point de connexion électrique Sélectionnez la poignée par défaut. Autre point de l'appareil ou du tableau de distribution Cliquez sur la poignée Affichage de tous les points d'insertion, puis sélectionnez une poignée. Remarque : Pour déplacer simultanément plusieurs appareils ou plusieurs tableaux de distribution, maintenez la touche Maj enfoncée et sélectionnez la même poignée d'alignement sur les différents appareils ou tableaux de distribution à copier. Ensuite, sur l'un des appareils ou des tableaux de distribution, resélectionnez la poignée à utiliser en tant que poignée de référence. - Spécifiez le type d'alignement de l'appareil ou du tableau de distribution :
Pour... Action... Accrochage perpendiculaire d'un appareil ou d'un tableau de distribution à un objet Passez à l'étape suivante. Lorsque vous sélectionnez une poignée d'alignement, ce comportement est activé par défaut. Remarque : L'appareil ou le tableau de distribution peut être aligné perpendiculairement à un mur, une trame de faux-plafond, un contour d'espace, une ligne, une polyligne, une spline, un arc ou un cercle du dessin actif ou de la référence externe (Xréf).Positionnement de l'appareil ou du tableau de distribution en utilisant l'angle de rotation actuel Appuyez sur la touche Ctrl. Le comportement d'alignement est alors désactivé. Vous pouvez néanmoins accrocher l'appareil ou le tableau de distribution à un objet. - Déplacez l'appareil ou le tableau de distribution :
Pour... Action... Utilisation du point de la poignée de référence en tant que point de base du déplacement Indiquez le second point (point d'insertion) en effectuant l'une des opérations suivantes : - Désignez un point dans le dessin. (Par exemple, un point de mur.)
- Saisissez les coordonnées, puis appuyez sur la touche Entrée.
Spécification du point de base, puis du second point Entrez la commande b (point de base), indiquez le point de base, puis désignez le second point. Remarque : Si vous ne parvenez pas à accrocher et à aligner correctement un appareil, effectuez un zoom avant sur la zone ou modifiez la taille du curseur carré d'accrochage automatique (AutoSnap). La taille d'ouverture détermine la limite de proximité par rapport au point d'accrochage avant verrouillage de l'aimant sur le point d'accrochage. Vous pouvez modifier cette taille dans l'onglet Dessin de la boîte de dialogue Options. - Appuyez sur la touche Echap.
