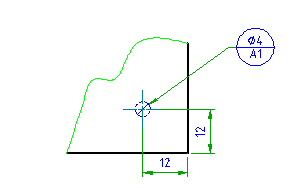

Crée un symbole de référence partielle et l'attache à un objet de la zone de dessin.
Trouver
Résumé
Vous pouvez indiquer le type de limite à utiliser pour le point cible et définir jusqu'à quatre caractères pour identifier l'objet de référence.
Sélectionnez la limite de la ligne de repère à partir de la boîte de dialogue Type d'extrémité.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer le point de limite de la ligne de repère.
- Point de départ
- Indique la position du point de limite de la ligne de repère.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère.
- Symbole
- Place le symbole sur l'emplacement sur lequel vous avez cliqué en dernier.
