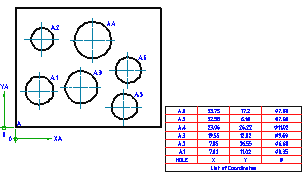

Crée des cotes superposées pour des perçages d'une pièce de construction, définit la taille de ces perçages et génère un tableau de perçages pour cette pièce.
Trouver
Les attributs, l'ordre et l'incrément des numéros de référence des coordonnées dépendent de la norme sélectionnée comme norme de dessin. Dans le cadre de la norme ANSI, cette commande crée une table de perçages, ainsi qu'un tableau de perçages.
Liste des invites
Les invites suivantes s'affichent :
- Spécifiez un point d'insertion pour l'origine
- Spécifie l'emplacement de l'origine des coordonnées à utiliser pour le tableau de perçages.
- Polaire
- Utilise les coordonnées polaires pour spécifier l'emplacement des perçages.
- Cartésien
- Utilise les coordonnées cartésiennes pour spécifier l'emplacement des perçages.
- Angle de rotation
- Spécifie la distance de rotation des coordonnées par rapport au SCU actuel.
- Sélectionnez des perçages
- Spécifie les perçages, cercles et arêtes circulaires à afficher dans le tableau de perçages.
- Bloc
- Restreint la sélection aux perçages des références de bloc.
- Sélectionnez une référence de bloc : spécifie la référence de bloc qui contient les perçages à inclure dans le tableau de perçages.
- Sélectionnez les objets imbriqués : spécifie les perçages, cercles et arêtes circulaires à inclure dans le tableau de perçages. Vous ne pouvez sélectionner que les objets appartenant à la référence de bloc choisie.
- Point
- Ajoute un point au tableau de perçages sous la forme d'un perçage de diamètre inconnu.
- Spécifiez un point d'insertion pour le tableau de perçages
- Spécifie le point d'insertion du tableau de perçages.
- Boîte de dialogue
- Affiche la boîte de dialogue Tableau de perçages.
