Crée des soudures en ligne continue et des soudures d'angles sur des ellipses, des arcs, des lignes et des polylignes.
Trouver
Résumé

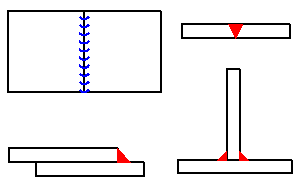

Vous pouvez tracer des soudures d'angle et des soudures en V en vue de face et en vue de côté. Pour définir la largeur de la ligne de soudure, entrez une valeur ou faites appel au périphérique de pointage.
Liste des invites
Les invites suivantes s'affichent :
- Largeur de la section
- Spécifie la largeur de la jointure.
- Sélectionnez une ligne, un arc, un cercle ou une ellipse
- Spécifie la dépouille ou l'inclinaison à laquelle attacher le symbole.
- Point de départ
- Spécifie le point de départ de la jointure.
- Extrémité
- Spécifie l'extrémité de la jointure.
- Bon côté
- Indique si les soudures d'angle sont placées du bon côté de la jointure. Si vous indiquez Non, le programme déplace les soudures de l'autre côté.
- Angle
- Spécifie l'angle de la soudure.
