Vous pouvez utiliser le AutoCAD Raster Design toolset pour modifier et gérer les données raster. Les données raster constituent une série de points, ou pixels, formant une image. C'est ce type de données que vous obtenez lorsque vous numérisez un dessin, une épreuve ou une photographie.
| A deux tons | Dessins au trait à deux couleurs, généralement noir et blanc, appelés également binaires |
| Gamme de gris | Images à plusieurs nuances de gris (photographies en noir et blanc numérisées, par exemple) |
| Couleur | Images formées d'une multitude de couleurs (photographies aériennes en couleur, par exemple) |
Les données vectorielles, en revanche, sont créées par des équations mathématiques générant des lignes, des arcs et d'autres objets AutoCAD. Ces données sont généralement composées de points utilisés pour définir des formes géométriques précises. C'est ce type de données que vous obtenez en dessinant un objet dans AutoCAD.

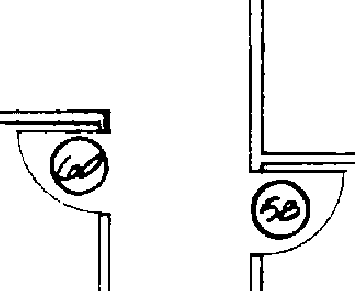

 raster |
 Vecteur |
Si vous travaillez avec AutoCAD sans le AutoCAD Raster Design toolset, vous pouvez insérer des images raster dans un dessin et modifier leurs emplacement, échelle et paramètres d'affichage tels que la luminosité et le contraste. Vous aurez besoin, toutefois, d'un programme de modification des images raster comme le AutoCAD Raster Design toolset pour effectuer l'une des opérations suivantes :
- Modifier de façon permanente les données raster de vos images
- Ajouter des images qui contiennent des données de corrélation dans un dessin
- Enregistrer des images sous un autre format
- Exporter des images afin de créer des fichiers de corrélation externes
Dans AutoCAD Raster Design toolset, les cadres d'image sont définis comme des objets AutoCAD. Il est donc tout à fait possible, par exemple, d'appliquer un cadre à un calque et de modifier sa couleur.
Dans cette documentation, le terme entités raster désigne les lignes, les arcs et les cercles (ainsi que le texte) composant une image raster à deux tons.
Entités raster
La conversion d'entités raster en entités vectorielles simplifie la modification des dessins et peut réduire la taille totale du fichier de projet. Après la conversion, vous pouvez modifier les entités vectorielles à l'aide des commandes AutoCAD. Pour convertir des entités raster en entités vectorielles, dans le AutoCAD Raster Design toolset, utilisez les outils vectoriels (VTools).
Les options de manipulation d'entités raster (options REM) vous permettent de modifier des entités et régions raster avec autant de précision que pour les vecteurs. Rien ne vous empêche de sélectionner plusieurs entités ou zones à la fois, puis de les déplacer, de les copier ou de les supprimer en une seule opération à l'aide des commandes natives AutoCAD.
