Cette vue permet de gérer les images insérées et leurs palettes des couleurs.

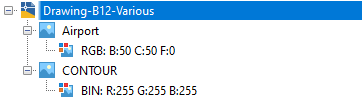

Comme l'illustre la figure suivante, l'arborescence affiche deux types d'objets :
Insertion d'image
Palette des couleurs
Si vous insérez plusieurs fois une même image, un numéro est affecté au nom de l'image, comme par exemple Vue :1, Vue :2.
Cliquez avec le bouton droit sur le dessin pour insérer une nouvelle image ou actualiser l'affichage. L'option Insérer ouvre la boîte de dialogue Insérer une image.
Cliquez avec le bouton droit sur une insertion d'image pour afficher un menu comportant les options suivantes :
- Propriétés. Affiche les propriétés AutoCAD de l'image insérée.
-
Modifier palette des couleurs. Ouvre la boîte de dialogue qui permet de modifier la palette des couleurs pour cette insertion, notamment à l'aide de l'option Choisir couleur pour une image à deux tons et de l'option d'ajustement d'image pour une image en gamme de gris ou en couleur.
Autres exemples d'options : la boîte de dialogue Palette des couleurs avec attribution de palette pour une image DEM ou la boîte de dialogue Palette des couleurs avec affectation de bande pour une image à plusieurs spectres.
- Zoom. Effectue un zoom pour afficher l'image au maximum de son étendue.
- Masquer/Afficher. Bouton permettant d'afficher ou de masquer l'image.
- Effacer. Supprime l'élément inséré et sa palette des couleurs.
- Ecrire. Affiche un sous-menu dans lequel vous pouvez enregistrer ou exporter l'image, lorsqu'il s'agit d'un type d'image approprié.
- Déplacer vers l'avant, Déplacer vers l'arrière, Placer au premier plan, Placer en arrière-plan. Déplace l'image dans l'ordre d'affichage si le dessin contient plusieurs images. Vous pouvez exécuter ces actions à partir de l'arborescence en cliquant directement sur un nom d'image et en le déplaçant vers le haut ou vers la bas.
- Régénérer : reconstruit l'arborescence pour afficher toutes les modifications récentes.
Cliquez avec le bouton droit de la souris sur une palette des couleurs pour modifier ou actualiser l'affichage.
Vue de l'élément
Ce volet secondaire permet d'afficher les métadonnées d'un objet sélectionné dans l'arborescence. Pour certains objets, un simple tableau des propriétés s'affiche. Lorsque vous sélectionnez un dessin, un tableau composé de plusieurs colonnes (une entrée par image insérée) apparaît. Dans ce tableau, vous pouvez modifier les colonnes ainsi que leur position. Pour plus d'informations, voir Modification de la présentation de la vue de l'élément.
