Exercice S6 : correction d'images déformées

Cet exercice vous apprend à utiliser l'option Redresser afin de corriger des images déformées ou inclinées dans leur cadre.

Exercices connexes

Avant de réaliser cet exercice, assurez-vous que les options du AutoCAD Raster Design toolset sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du AutoCAD Raster Design Toolset.

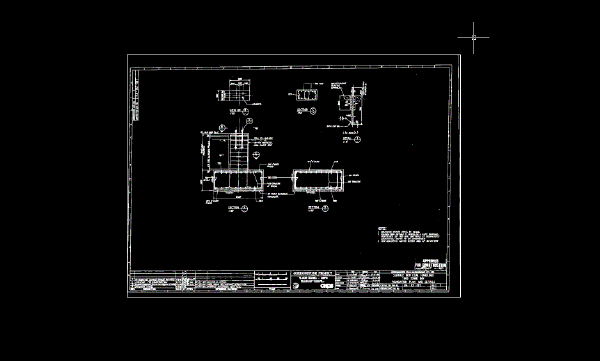

1. Dans le dossier ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial2, ouvrez le fichier de dessin Scanned_04.dwg.

   Déplacement de l'image

2. Sur le ruban, cliquez sur l'onglet Début groupe de fonctions Modifier Déplacer . Sélectionnez ensuite le cadre d'image et appuyez sur la touche ENTREE.

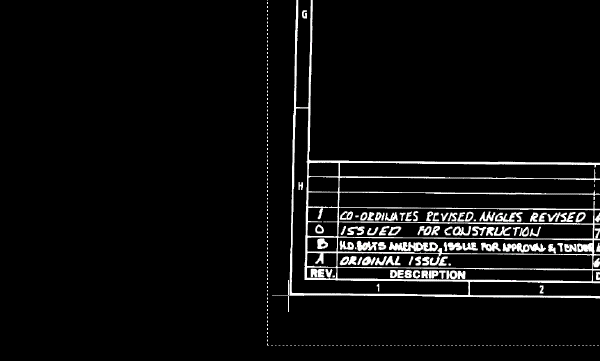

3. Effectuez un zoom avant, puis choisissez le point de base, qui correspond à l'angle inférieur gauche de l'image raster. Ne sélectionnez pas le cadre d'image.

4. Entrez #0,0 pour le deuxième point (point de destination) si vous utilisez la saisie dynamique, ou 0,0 si vous n'utilisez pas la saisie dynamique.

   Le point de base de l'image se place à la position 0,0.

   Redressement de l'image

5. Sur le ruban, cliquez sur l'onglet Vue groupe de fonctions Vues nommées Gestionnaire de vues . Développez ensuite le nœud Vues des modèles et sélectionnez la vue TU_extents_new, cliquez sur Définir courant, puis sur OK.
6. Sur le ruban, cliquez sur l'onglet Outils raster groupe de fonctions Modifier menu déroulant Nettoyage Redresser.
7. Tapez 0,0 pour le point de base.
8. Tapez 0,0 pour le point d'angle source.

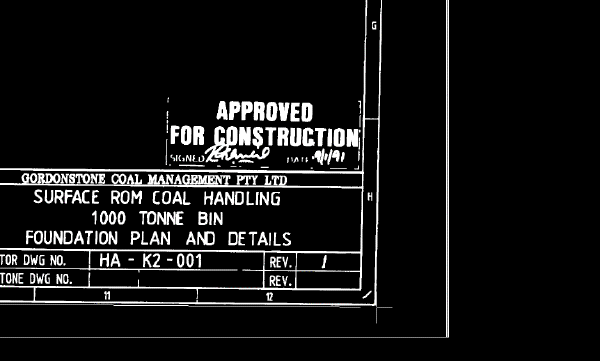

9. Effectuez un zoom avant, puis sélectionnez le second point d'angle, qui correspond à l'angle inférieur droit de l'image raster. Ne sélectionnez pas le cadre d'image.


   La ligne de base de l'image a été spécifiée comme ligne de référence pour l'opération de redressement.

10. Acceptez 0 comme angle de destination.

    L'image est alignée sur l'axe horizontal du dessin.

11. Sur le ruban, cliquez sur l'onglet Vue groupe de fonctions Vues nommées Gestionnaire de vues . Développez ensuite le nœud Vues des modèles et sélectionnez la vue TU_extents_new, cliquez sur Définir courant, puis sur OK. Examinez l'image redressée.

    Une fois redressée, l'image n'est plus inclinée dans le cadre d'image.


12. Fermez le dessin sans enregistrer les modifications.
