Les rubriques suivantes décrivent les pratiques recommandées lors de la conception d'un réseau de canalisations.
Spécifications de styles
Dans l'onglet Prospecteur, cliquez avec le bouton droit de la souris sur un ensemble pour en modifier simultanément des propriétés telles que le style, la règle ou le matériau de rendu.

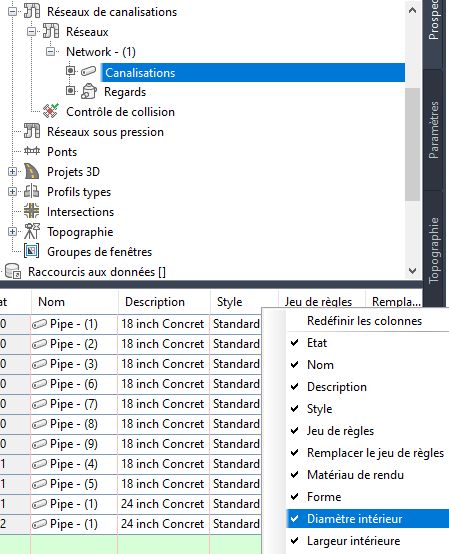

Figure 3 : modification de styles dans la vue d'élément
Vous pouvez rapidement modifier les styles de nombreuses canalisations ou structures dans l'onglet Prospecteur pour ce réseau de canalisations, comme illustré dans la figure 3.
Pour modifier simultanément des canalisations ou des structures, exécutez les opérations suivantes
- Dans l'onglet Prospecteur de la fenêtre d'outils, cliquez avec le bouton droit de la souris sur l'ensemble Canalisations.
- Appuyez sur la touche Maj et sélectionnez les canalisations souhaitées puis, dans la vue d'élément, cliquez avec le bouton droit de la souris sur l'en-tête de colonne Style et choisissez Modifier.
- Vous êtes invité à choisir un style différent. Sélectionnez le style ; les canalisations sélectionnées sont mises à jour dans le dessin.
Un réseau par type de réseau
Les composants d'un réseau de canalisations ne doivent pas nécessairement être connectés directement. Il est souhaitable de créer un réseau de canalisations par type de réseau et par projet. Par exemple, un réseau sanitaire, un réseau de drainage pluvial, un réseau d'adduction d'eau, etc. Cela permet une modification et un réacheminement plus faciles du système. Essayez différentes méthodes sur vos sites afin de déterminer la solution la mieux adaptée.
Réacheminement des canalisations
Vous ne pouvez pas connecter des éléments de différents réseaux de canalisations. Par conséquent, créez un seul réseau regroupant tous les composants devant éventuellement être connectés. Par exemple, il est recommandé d'inclure toutes les structures et canalisations de drainage pluvial dans un seul réseau de canalisations. Au cours de la conception, vous constaterez peut-être qu'une partie d'une canalisation doit être connectée à une structure différente.
