Utilisez cette commande pour modifier la profondeur des composants d’un réseau sous pression basé sur des composants.
- Sélectionnez un réseau sous pression basé sur des composants. L'onglet de ruban contextuel Réseaux sous pression s'affiche.
- Dans le groupe de fonctions Modifier, cliquez sur Modifier le réseau
Outils de création de la ligne de profil en long
Trouver.
- Cliquez sur Modifier l'altitude Trouver.
- Sélectionnez les composants à modifier.
- Spécifiez le point de base et l'extrémité. Ces points définissent la profondeur et la direction (positive ou négative) de la modification d'altitude.
Les abscisses curvilignes, longueurs et angles de courbure ne sont pas modifiés avec les altitudes. Les connexions sont conservées entre les composants déplacés, mais sont interrompues aux points de départ et d'arrivée de la sélection.

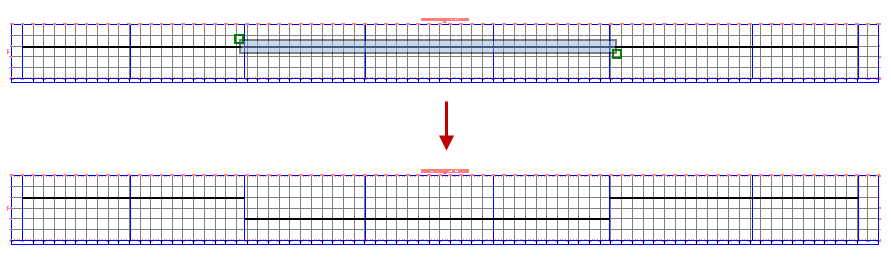

L'illustration suivante indique la sélection des composants à modifier et la modification des altitudes des composants obtenue.
