Les poignées sur les canalisations sous pression, raccords et accessoires hydrauliques permettent de modifier un réseau sous pression basé sur des composants dans un dessin de profil en long.
Lorsque vous utilisez les poignées pour déplacer un composant du réseau sous pression à proximité d'une connexion ouverte d'un autre composant, un glyphe
s'affiche à côté du curseur lorsque deux composants sont suffisamment proches pour être raccordés. Si vous relâchez le curseur lorsque ce glyphe s'affiche, les deux de composants du réseau sous pression sont connectés. Ce comportement s'applique aux composants de tous types, à condition que les deux composants se trouvent dans le même réseau sous pression.
Les poignées spécifiques aux canalisations sous pression sont représentées en rouge dans chaque illustration.

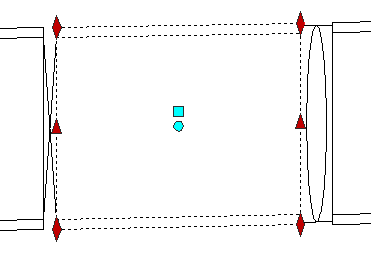

Modifier l'élévation du haut, centre, bas de la canalisation sous pression
Ces poignées permettent de déplacer les segments de canalisation sous pression vers le haut et vers le bas. Ces poignées sont placées sur les points de départ et d'arrivée des canalisations.

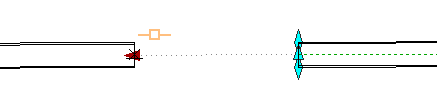

Modifier la longueur de la canalisation sous pression
Ces poignées permettent d'allonger ou de raccourcir la canalisation tout en conservant sa pente. Ces poignées sont placées sur les points de départ et d'arrivée des canalisations. L'utilisation de ces poignées pour modifier la longueur de la canalisation modifie les longueurs 2D et 3D du segment de canalisation sous pression. Ces poignées apparaissent sur les connexions ouvertes.

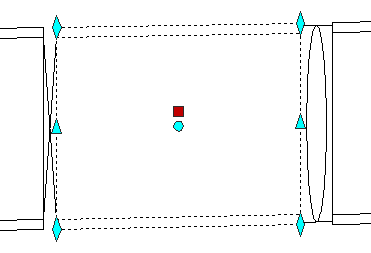

Emplacement
Cette poignée permet de déconnecter la canalisation, si elle est connectée à un élément, et de la déplacer.

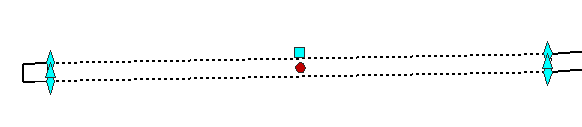

Tronçon de courbe
Cette poignée permet de convertir une canalisation droite en courbe composée de segments d'une longueur fixe et égale à la longueur de coupe de cette canalisation sous pression.

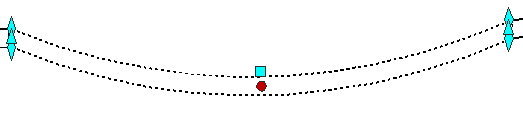

Cliquez sur la poignée de la canalisation en courbe et déposez-la pour créer une courbe.
Coudes horizontaux : élévation
Cette poignée permet de modifier l'altitude des coudes horizontaux. Lorsque la poignée d'emplacement est déplacée, les canalisations sous pression restent connectées et les longueurs 3D des canalisations connectées sont modifiées.
Coudes verticaux : glissement
Cette poignée permet de déplacer verticalement les coudes sur la canalisation sous pression. Lorsque le coude vertical glisse le long d'une canalisation, l'autre canalisation reste connectée, et sa direction et sa longueur sont modifiées. Le coude vertical sélectionné ne peut pas être déplacé au-delà d'un autre composant de réseau sous pression.
Accessoires hydrauliques : altitude
Cette poignée permet de déplacer un accessoire hydraulique vers le haut et vers le bas (en modifiant son altitude). Les canalisations connectées se déplacent avec l'accessoire hydraulique.
Accessoire hydraulique : glissement
Ces poignées permettent de déplacer un accessoire hydraulique sur une canalisation sous pression. L'accessoire hydraulique sélectionné ne peut pas être déplacé au-delà d'un autre composant de réseau sous pression.
