Pour créer des points à l'intersection de deux axes

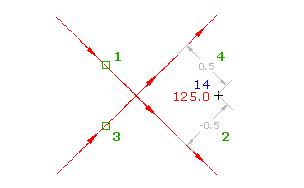

Crée un point soit à l'intersection de deux axes, soit à une distance décalée par rapport à l'un des axes ou aux deux.

Le dessin doit contenir une intersection de l'axe. Choisissez deux axes d'intersection pour créer un point décalé de l'intersection.

1. Définissez les paramètres et créez les styles, les calques, les groupes de points et les identificateurs de description.
2. Onglet Début groupe de fonctions Créer des données de terrain menu Points Créer des points - Intersections Axe/axe .
3. Sélectionnez un objet axe.
4. Spécifiez un offset distance. Pour ce faire, procédez de l'une des manières suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.
5. Sélectionnez un deuxième objet axe.
6. Spécifiez un offset distance. Pour ce faire, procédez de l'une des manières suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.

   Dans le dessin, les points d'intersection sont marqués par un X. Le point est créé automatiquement quand il n'existe qu'une seule intersection.

7. Spécifiez un point d'intersection. Pour ce faire, procédez de l'une des manières suivantes :
   • Cliquez près de la marque X où vous souhaitez créer le point.
   • Entrez A pour placer les points aux deux intersections.
8. Entrez une description ou appuyez sur Entrée pour ignorer la saisie.
9. Entrez l'altitude du point ou appuyez sur Entrée pour ignorer la saisie.

Remarque : Différents facteurs influencent la manière dont le point est affiché. Pour plus d'informations, reportez-vous à la rubrique A propos de la définition de l'aspect des points d'un dessin.
