Utilisez la commande Talus pour calculer le talus entre deux points. Pour cela, vous devez définir un point de départ et un point après discontinuité.
Pour afficher le talus entre deux points à l'aide de la fenêtre des commandes de topographie
- Dans l'onglet Topographie de la fenêtre d'outils, cliquez avec le bouton droit sur un réseau nommé
Fenêtre des commandes de topographie. - Dans la fenêtre des commandes de topographie, cliquez sur le menu Informations sur le point Talus.
- Entrez l'identificateur de point pour le point de départ.
- Entrez l'identificateur de point pour le point après discontinuité.
Pour afficher le talus entre deux points à l'aide de la ligne de commande de la fenêtre des commandes de topographie
- Dans l'onglet Topographie de la fenêtre d'outils, cliquez avec le bouton droit sur un réseau nommé Fenêtre des commandes de topographie.
- Sur la ligne de commande, entrez les éléments suivants :
GRADE [point 1] [point 2]

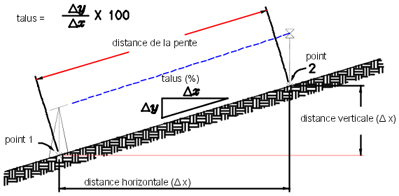

La commande Talus est illustrée ci-dessous :
Exemple de ligne de commande
L'exemple ci-dessous indique une entrée valide utilisant la commande Talus :
NEZ 1 100 100 30.480
NEZ 2 200 200 32,004
GRADE 1 2
Grade: 1.0776 Percent
Cet exemple affiche le talus du point 1 au point 2 (en %). Lorsque la fonction est intégrée, cette commande indique l'angle vertical dans le système de références verticales actuel (zénith, nadiral ou horizontal).
Syntaxe de commande
GRADE [point 1] [point 2]
Synonyme de la commande
G
| Paramètre | Définition |
|---|---|
| point 1 et point 2 | Le talus entre les deux points existants est mesuré. |
