Pour créer des points à l'intersection d'une distance et d'un axe

Crée un point à l'intersection d'une ligne de distance et d'un axe.

L'intersection se trouve au croisement de la distance radiale d'un point spécifique et de l'axe.

1. Définissez les paramètres et créez les styles, les calques, les groupes de points et les identificateurs de description.
2. Onglet Début groupe de fonctions Créer des données de terrain menu Points Créer des points - Intersections Distance/axe .
3. Sélectionnez un objet axe.
4. Spécifiez la distance de décalage en effectuant l'une des opérations suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.
5. Désignez le point radial en effectuant l'une des opérations suivantes :
   • Choisissez un point dans le dessin.
   • Définissez le point à l'aide des commandes transparentes.

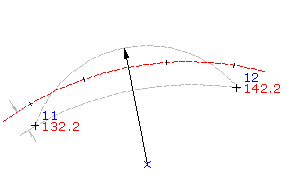

   Dans le dessin, les points d'intersection sont marqués par un X. Le point est créé automatiquement quand il n'existe qu'une seule intersection.

6. Spécifiez un radius. Pour ce faire, procédez de l'une des manières suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Déterminez le décalage en définissant un point à l'aide des commandes transparentes.
7. Spécifiez un point d'intersection. Pour ce faire, procédez de l'une des manières suivantes :
   • Cliquez près de la marque X où vous souhaitez créer le point.
   • Entrez A pour placer les points aux deux intersections.
8. Entrez une description ou appuyez sur Entrée pour ignorer la saisie.
9. Entrez l'altitude du point ou appuyez sur Entrée pour ignorer la saisie.

Remarque : Différents facteurs influencent la manière dont le point est affiché. Pour plus d'informations, reportez-vous à la rubrique A propos de la définition de l'aspect des points d'un dessin.
