Pour créer des points à l'intersection d'un objet et d'un axe

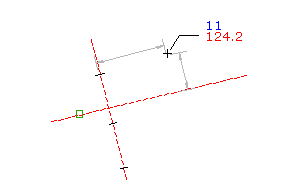

Crée un point soit à l'intersection d'un objet quelconque et d'un axe, soit à un décalage donné par rapport à l'intersection.

Si l'objet ligne ou arc ne croise pas l'axe, la commande étend l'un d'entre eux pour déterminer le point d'intersection.

1. Définissez les paramètres et créez les styles, les calques, les groupes de points et les identificateurs de description.
2. Onglet Début groupe de fonctions Créer des données de terrain menu Points Créer des points - Intersections Objet/axe .
3. Sélectionnez un objet axe.
4. Spécifiez la distance de décalage en effectuant l'une des opérations suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.
5. Sélectionnez un objet.
6. Spécifiez la distance de décalage en effectuant l'une des opérations suivantes :
   • Entrez une distance.
   • Choisissez un point dans le dessin.
   • Indiquez un point pour définir le décalage à l'aide de la barre d'outils Commande transparente.

   Dans le dessin, les points d'intersection sont marqués par un X. Le point est créé automatiquement quand il n'existe qu'une seule intersection.

7. Spécifiez un point d'intersection. Pour ce faire, procédez de l'une des manières suivantes :
   • Cliquez près de la marque X où vous souhaitez créer le point.
   • Entrez A pour placer les points aux deux intersections.
8. Entrez une description ou appuyez sur Entrée pour ignorer la saisie.
9. Entrez l'altitude du point ou appuyez sur Entrée pour ignorer la saisie.

Remarque : Différents facteurs influencent la manière dont le point est affiché. Pour plus d'informations, reportez-vous à la rubrique A propos de la définition de l'aspect des points d'un dessin.
