Pour créer des points le long d'une ligne ou d'une courbe

Crée des points le long d'une ligne, d'une ligne caractéristique du terrain, d'une ligne de parcelle ou d'un arc, à une distance donnée d'une extrémité de l'objet.

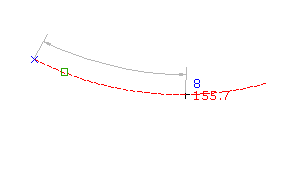

Cliquez près de l'extrémité à partir de laquelle vous souhaitez mesurer la distance et entrez une distance pour spécifier l'emplacement du point créé le long de l'objet.

1. Définissez les paramètres et créez les styles, les calques, les groupes de points et les identificateurs de description.
2. Onglet Début groupe de fonctions Créer des données de terrain menu Points Créer des points - Divers Le long de la ligne/courbe .
3. Sélectionnez une ligne, une ligne de parcelle, une ligne caractéristique du terrain ou un arc.

   L'extrémité la plus proche de l'endroit où vous avez sélectionné l'objet est mise en surbrillance.

4. Entrez une distance mesurée depuis l'extrémité.
5. A l'invite, entrez le nom, la description et l'altitude du point.
6. Effectuez l'une des opérations suivantes de votre choix :
   • Entrez une autre distance depuis le point de départ de l'objet sélectionné, puis répondez aux invites comme indiqué ci-dessus.
   • Appuyez sur Entrée, sélectionnez un autre objet, puis répondez aux invites comme indiqué ci-dessus.
7. Appuyez deux fois sur Entrée pour mettre fin à la commande.

Remarque : Différents facteurs influencent la manière dont le point est affiché. Pour plus d'informations, reportez-vous à la rubrique A propos de la définition de l'aspect des points d'un dessin.
