Définissez des bifurcations à gauche et à droite, de sorte à créer des angles droits sur votre figure. Cela s'avère utile pour concevoir des empreintes d'immeuble. La figure doit comporter au moins deux sommets pour que cette commande fonctionne correctement.
- Dans l'onglet Topographie de la fenêtre d'outils, cliquez avec le bouton droit sur un réseau nommé
Fenêtre des commandes de topographie. - Sur la ligne de commande, entrez :
RT-TURN [distance]
Exemple de ligne de commande
BEG HOUSE
NE 1 1000 1000
FIG ZD 100 30.480
RT 30.480
AZIMUTH: 190-00-00 DISTANCE: 30.4800
NORTH: 964.6903 EAST: 1024.7241
RT -3.048
AZIMUTH: 100-00-00 DISTANCE: 3.0480
NORTH: 964.1610 EAST: 1027.7258RT 15.240
AZIMUTH: 190-00-00 DISTANCE: 15.2400
NORTH: 949.1525 EAST: 1025.0794
CLOSE BLD
END

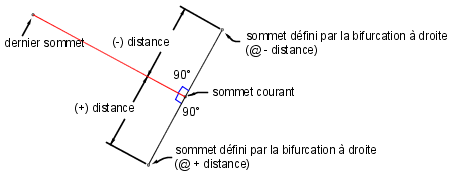

Voici une illustration de la commande pour la bifurcation à droite :
Syntaxe de commande
RT-TURN [distance]
Synonymes de commande
RIGHT
RT
| Paramètre | Définition |
|---|---|
| distance | La distance du sommet courant vers le nouveau sommet. Entrez cette valeur dans une unité de distance de la base de données de topographie courante. |
