Cette boîte de dialogue permet de mapper les paramètres des composants créés au moyen du générateur de composants avec les paramètres requis pour la commande Analyser le réseau gravitaire.
Le mappage de paramètres est requis uniquement pour les composants créés à l’aide du générateur de composants. Les composants créés à l’aide de l’éditeur de composants d’infrastructure possèdent déjà les paramètres requis pour la commande Analyser le réseau gravitaire.
Vous pouvez accéder à cette boîte de dialogue de l’une des manières suivantes :
- Lors de l’analyse d’un réseau gravitaire : sur la page Détails du réseau de la boîte de dialogue Analyse du réseau gravitaire, vous pouvez cliquer sur le bouton Mapper les paramètres de structure.
- Lors de la configuration d’une liste de composants : dans l’onglet Structures de la boîte de dialogue Liste de composants, cliquez sur l’icône située dans la colonne Type de structure.
Lorsque vous accédez à cette boîte de dialogue à partir d’une liste de composants, la famille de composants est sélectionnée par défaut.
- Depuis le ruban : dans l’onglet Début, cliquez sur
groupe de fonctions Créer une conception bouton déroulant Faire correspondre les paramètres de structure de drainage. Dans la boîte de dialogue Faire correspondre les paramètres de structure de drainage, cliquez sur Configuration de mappage.
- Lors de la configuration des paramètres d’objet du réseau de canalisations : dans la boîte de dialogue Modifier les paramètres de l’objet - Réseau de canalisations, cliquez sur
dans le champ Mappages des cotes et des types de structure.

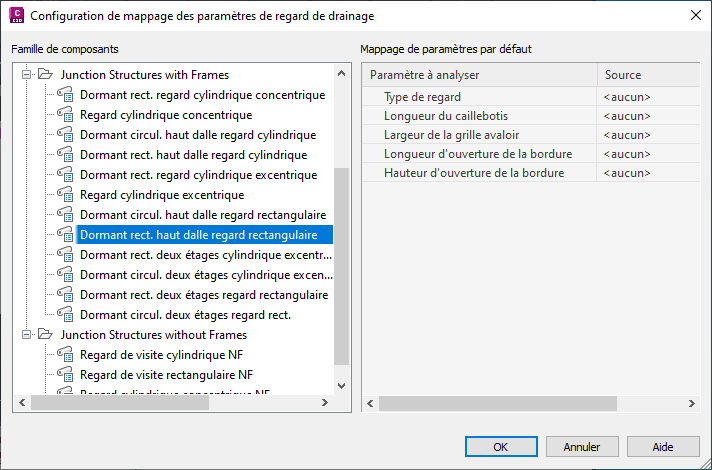

- Famille de composants
- Affiche les familles de composants dans le catalogue de réseaux de canalisations actuel.
Lorsque vous accédez à cette boîte de dialogue à partir de la boîte de dialogue Liste de composants, la famille de composants est sélectionnée par défaut.
Sélectionnez chaque famille de composants que vous souhaitez mapper, puis spécifiez la valeur par défaut de chaque paramètre dans la colonne Source sur la droite.
- Mappage de paramètres par défaut
- Spécifie les valeurs pour chaque paramètre requis. Sélectionnez le paramètre qui sera utilisé lors de l’analyse du réseau gravitaire dans la colonne Paramètre à analyser, puis cliquez dans la cellule de la colonne Source pour sélectionner le paramètre faisant l’objet du mappage.
