Nouveautés dans les réseaux sous pression

Découvrez les améliorations apportées aux réseaux sous pression.

Nouveautés de la version 2024.1

• Nous avons amélioré la modification des tronçons, de sorte que les tronçons sont moins susceptibles d’être détachés de leurs axes de tronçons sous-jacents.
• Nous avons ajouté des messages d’avertissement qui s’affichent lorsque l’état du tronçon n’est pas correct après la modification du tronçon.
• Il est désormais possible de déplacer et de faire pivoter des tronçons de canalisation sous pression à l’aide des commandes DEPLACER et ROTATION d’AutoCAD sans les détacher des axes de tronçons sous-jacents.
• L’axe de référence de la canalisation adjacente est désormais automatiquement utilisé lors de l’ajout de nouveaux composants à un tronçon.
• Il est désormais possible d’afficher les informations relatives aux canalisations sous pression connectées dans les étiquettes de bande de dessin de profil en long pour les raccords et les accessoires hydrauliques.

  L’illustration suivante présente la boîte de dialogue qui s’affiche lorsque vous sélectionnez l’option Texte pour chaque dans la boîte de dialogue Éditeur du style d’étiquette lors de la composition d’un style de bande de réseau sous pression pour les raccords et les accessoires hydrauliques.


• Il est désormais possible de décaler les étiquettes de réseau sous pression dans les bandes de dessin de profil en long.

  Dans l’onglet Bandes de la boîte de dialogue Propriétés du dessin de profil en long, ajoutez une bande de réseau sous pression et utilisez les options de la colonne Décaler les étiquettes pour contrôler le décalage des étiquettes.



• Il est désormais possible d’ajouter les informations de jeu de propriétés des canalisations sous pression connectées à une étiquette de raccord ou d’accessoire hydraulique.
• Les accessoires hydrauliques s’alignent désormais automatiquement sur l’altitude des canalisations connectées lorsque la ligne de profil en long du tronçon est mise à jour.
• Il est désormais possible de permuter automatiquement un té et un raccord en Y lorsque l’angle de connexion est modifié en faisant glisser le té ou le raccord en Y ou en faisant glisser le tronçon latéral à l’aide de sa deuxième poignée de contrôle.
  Remarque : La liste de pièces actuelle doit contenir les pièces applicables pour permettre l’échange automatique.

Nouveautés de la version 2024

• Ajout des améliorations de style suivantes :

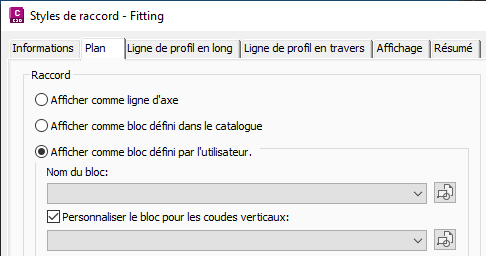

  • Il est désormais possible de spécifier un bloc défini par l’utilisateur pour afficher des coudes verticaux dans une vue en plan. Pour plus d’informations, reportez-vous à la rubrique relative à l’onglet Plan (boîte de dialogue Style de raccord).

  • Il est désormais possible d’afficher un motif de hachures pour les raccords et accessoires hydrauliques du réseau sous pression dans une vue en plan. Pour en savoir plus, reportez-vous aux rubriques Onglet Affichage (boîte de dialogue Style de raccord) et Onglet Affichage (boîte de dialogue Style d’accessoire hydraulique).

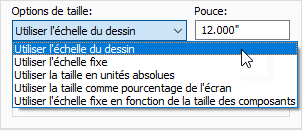

  • Prise en charge d’autres options de mise à l’échelle pour les blocs définis par l’utilisateur dans la vue en plan pour les raccords et les accessoires hydrauliques, afin de correspondre aux options disponibles dans le dessin de profil en long. Pour en savoir plus, reportez-vous aux rubriques Onglet Plan (boîte de dialogue Style de raccord) et Onglet Plan Style d’accessoire hydraulique).

• Ajout du comportement de présentation suivant :
  • L’angle est désormais automatiquement pris en compte lors de l’ajout de raccords de branche. Lorsque vous positionnez un tronçon et le fixez à un autre tronçon selon un angle tel que celui indiqué ci-dessous, un raccord en Y est ajouté au lieu d’un té s’il existe un raccord en Y dans la liste des composants.

  • Ajout de la rotation automatique des raccords de branche à aligner avec les tronçons de branche. Les illustrations suivantes montrent une canalisation jointe à un raccord de branche dans un dessin de profil en long. Lorsque l’angle de la canalisation change dans le dessin de profil en long, l’angle de raccord est ajusté. Les ajustements sont visibles dans les vues en plan et les dessins de profils en long.
  • Il est désormais possible de connecter un tronçon à un raccord en T, en Y ou en croix sur un autre tronçon.
  • <Ce tronçon> a été ajouté en tant qu’option dans la liste Axe de référence pour la création d’un réseau sous pression ou d’un tronçon.


    Pour plus d’informations, reportez-vous à la rubrique relative à la boîte de dialogue Créer un réseau de canalisations sous pression.

• Ajout du comportement de modification suivant :

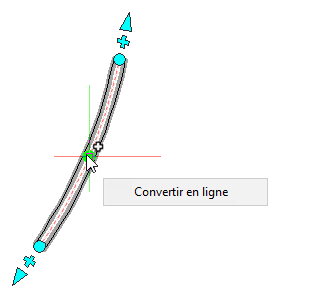

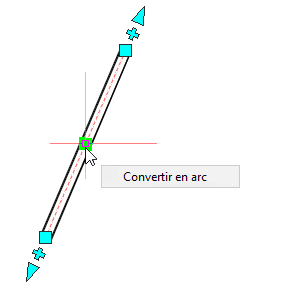

  • Il est désormais possible de convertir un segment de ligne de tronçon en arc ou de convertir un segment en arc en segment de ligne.

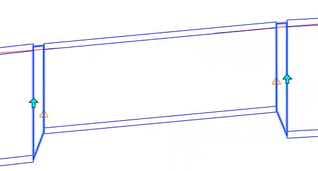

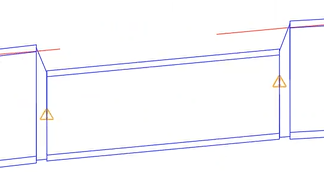

  • Ajout de la poignée d’inversion sur les réductions dans les réseaux sous pression dans un dessin de profil en long.

    Avant l’inversion des réductions dans le dessin de profil en long	Après l’inversion des réductions dans le dessin de profil en long

  • Il est désormais possible de fusionner deux réseaux sous pression à l’aide de la commande Fusionner les réseaux sous pression. Pour plus d’informations, reportez-vous à la rubrique Pour fusionner les réseaux sous pression.
• Ajout de l’amélioration suivante pour les raccourcis aux données du réseau sous pression :
  • Amélioration de la variable système PipeNetworkSyncMode existante afin qu’elle contrôle désormais le moment de la synchronisation des composants du réseau sous pression et des composants du réseau gravitaire. Pour plus d’informations, reportez-vous à la rubrique Variable système PipeNetworkSyncMode.
