Pour obtenir le code CN sur la machine

HyperTerminal

HyperTerminal est simple d'utilisation pour envoyer et recevoir le code CN d'une machine. La première fois que vous utilisez HyperTerminal, définissez une icône pour la communication avec la machine-outil. Tous les paramètres pour la communication machine sont liés à l'icône que vous avez créé. Dans des sessions ultérieurs, vous n'avez qu'a double-cliquer sur l'icône au lieu de ré-entrer les réglages de communications.

1. Lancez HyperTerminal dans le menu Démarrer.
2. Double-cliquez sur l'icône Hypertrm.exe . Vous pouvez voir ou pas l'extension .exe selon la configuration de votre ordinateur.
3. Vous pouvez être appelé à installer un modem. Si vous n'en avez pas, cliquez sur Non et configurez une icône de communication.
4. Entrez un nom pour l'icône et choisissez une icône dans le groupe.
5. Cliquez sur OK.
6. Définissez la liste au bas de l'écran pour Direct to COM1 (ou n'importe quel port par lequel vous communiquez). Cliquez sur OK et une fenêtre de propriétés de communication apparaît.
7. Votre machine-outil devrait avoir des réglages de communication recommandés. Si c'est le cas, utilisez ces réglages ici.
8. Cliquez sur OK. HyperTerminal est configuré pour communiquer avec votre machine.

Vous aurez peut-être besoin de revoir comment envoyer et recevoir des fichiers depuis la machine.

Cables

Vous avez besoin d'un câble adaptateur RS-232 pour connecter l'ordinateur au câble de communication principal à la machine CNC. Le câble adaptateur peut également être utilisé pour connecter l'ordinateur à une extension du port de série (boîtier ABC). Le câble adaptateur peut être branché dans le port COM1 ou COM2, à l'arrière de l'unité principale.

Remarque : Le câble peut être un connecteur 9 ou 25 broches sur l'ordinateur. Le manuel contient une illustration du motif de câblage requis.

Broches du port de série

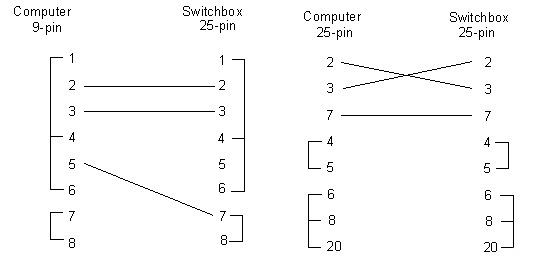

Les câbles de communication nécessaire pour connecter l'ordinateur à n'importe quel appareil ou contrôleur CNC peuvent être constitués de pièces disponibles chez la plupart des magasins d'électronique. Les fonctions de broche pour un port RS-232 25 broches standard et un port RS-232 9 broches standard comme montré ci-dessous. Vérifiez le manuel de votre ordinateur pour avoir les bonnes informations.
