Types de motif radial
Un motif radial répète les features spécifiées en les espaçant autour d'un cercle. L'espacement peut être défini de façon à répéter la feature le long d'un arc plutôt qu'autour de la totalité du cercle. L'espacement et les angles sont fixés avec les paramètres de dimensions.
Utilisez l'arborescence pour contrôler si vous regardez le motif, l'objet ou les opérations de fabrications pour le motif. Mettez simplement en surbrillance votre choix avec la souris. Le reste de la boite de dialogue change pour refléter votre choix.
|
|
|
Nombre de features dans le motif radial, incluant la feature originale.
Diamètre du motif radial
Ecart angulaire entre les objets du motif radial
Angle de la position du motif radial
Angle — Ceci définit l'angle de rotation autour des axes Z, mesurée dans le sens antihoraire à partir de l'axe X, pour le premier objet dans le modèle.
Décalage local — Ceci contrôle si la position initiale de l'objet du motif est ignorée. La position de l'objet est déterminée par sa position dans le motif. Si le décalage local est sélectionné, alors la position de la feature influence le motif créé.
Utiliser une position de l'objet dans le motif peut être délicat. Par exemple, utilisez des décalages locaux pour créer un motif de features profilées, tel qu'un motif radial de poches de profil. La procédure recommandée est :
- Créez le profil par rapport au SCU.
- Entrez le centre du motif en tant que coordonnées XYZ.
- Entrez 0 comme le rayon.
Les poches partage la position par rapport à leur centre comme la courbe initiale le fait pour son SCU.
Liste d'objets — Ceci met en surbrillance le nom de l'objet répété dans le motif. Pour changer l'objet, cliquez sur la flèche, puis sélectionnez l'objet à utiliser dans le motif.
Diamètre définit le diamètre du motif.
Nombre — Ceci définit le nombre des objets dans le motif.
Ecart angulaire — Ceci définit l'espace, spécifié en degrés, entre les objets.
Couper la feature avec l'axe Y : dans les opérations de tournage/fraisage 4-axes, ou de pièce 5-axes avec indexage Z, sélectionnez cette option pour couper en X et Y, ou désélectionnez-la pour faire pivoter la pièce autour de l'axe d'indexage.
Angle C : si l'option Couper la feature avec l'axe Y est sélectionnée, entrez l'angle C de la broche auquel vous voulez couper la feature.
Rotation C pour chaque instance : si l'option Couper la feature avec l'axe Y est sélectionnée, le brut est indexé pour chaque instance du motif.

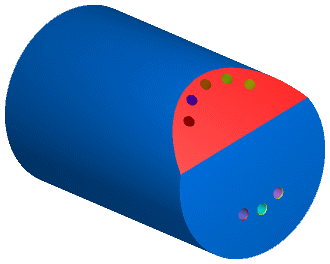

Radial dans le plan XY du repère — Ceci oriente les features dans le plan XY du repère. Les deux motifs de trous dans la figure ci-dessous sont parallèles à l'axe Z du repère.

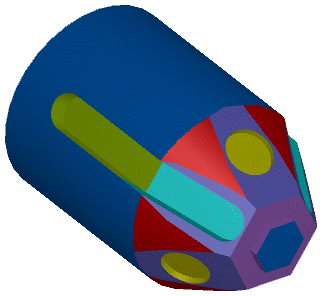

Radial autour de l'axe d'indexage — Ceci aligne les features à l'extérieur de la pièce, vers l'axe indexé. Les motifs de rainures et trous de la figure suivante sont radial.

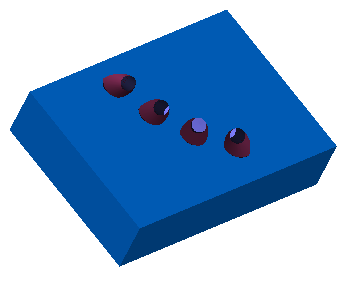

Radial autour d'un axe arbitraire — Cette option positionne les features autour d'une origine spécifiée sur un axe spécifié. Il est disponible uniquement pour l'usinage de 5ème axe.
