Pendant la simulation machine, FeatureCAM vérifie les collisions entre les solides. Il s'agit de l'un des buts principaux de la simulation, mais il y a quelque fois de fausses erreurs qui ne sont pas dues à des erreurs dans les parcours d'outils ou à la configuration de la machine. Ces fausses erreurs se produisent souvent pendant le développement du fichier MD quand des gardes appropriées n'ont pas été créées entre les pièces mobiles de la machine.
Il doit y avoir une petite garde entre quelques unes des pièces mobiles afin qu'elles n'entre pas en collision dans un mouvement prévu typique. Si les faces de couplages sont planes, il y a peu de chance qu'une collision soit signalée. Cependant, quand les faces ne sont pas planes, une collision est plus probable parce que les solides courbés sont segmentés par des polygones plats (plus petits) pendant la simulation. La finesse de cette segmentation joue un rôle important et dans quelques cas, les collisions peuvent être signalées par erreur quand la simulation est exécutée à une faible résolution, là où une résolution plus élevée ne relèverait aucune erreur. Il peut être plus sûr de fournir des gardes relativement grandes pour les faces de couplage courbées.

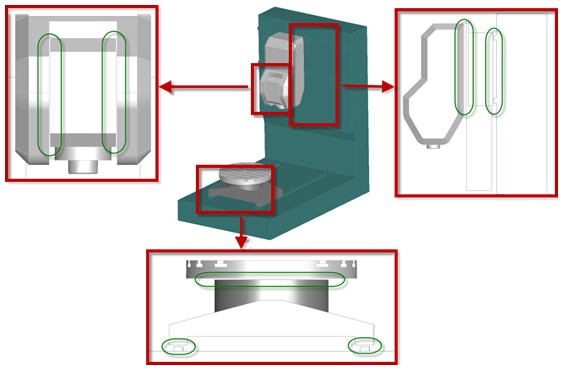

L'image montre quelques exemple de gardes. Elles ne sont pas plus grandes que 2mm chacune.
Vous ne pouvez pas vérifier les collisions de mouvement tant que vous n'avez assez abouti la conception de la machine pour lancer des tests avec une simulation machine complète. Cependant, quand les solides pour votre machine sont détaillés, cela peut vous éviter d'effectuer une vérification initiale des solides qui n'ont des interactions proches. Dans quelques cas, les solides peuvent entrer en intersection en position de parc de la machine, ils produisent toujours de faux rapports de collision.
En plus de les vérifier visuellement, vous pouvez vérifier si les deux solides sont en intersection en position de parc comme ceci :
- Sélectionnez Construction > Solides > Modificateurs > Combinaison pour ouvrir la boite de dialogue Combiner des solides.
- Dans le menu Opération, sélectionnez Intersection.
- Sélectionnez les deux solides que vous voulez vérifier comme étant solide1 et solide2.
- Cliquez sur le bouton Aperçu.
- Si vous voyez l'erreur Impossible de construire l'élément avec ces entrées, les solides n'ont aucun volume en superposition.
- Si non, la zone en superposition est affichée en bleu foncé dans la fenêtre graphique et vous pouvez ajuster la vue pour déterminer quel est le problème.
- Cliquez sur le bouton Annuler pour fermer la boite de dialogue sans enregistrer les changements.
Si vous trouvez qu'il y a un volume en superposition, vous pouvez le corriger de plusieurs façons (selon l'amplitude de la superposition et de la fonction des composants en conflit) :
- Réduisez un composant par une petite valeur. Par exemple, si vous avez une pièce cylindrique avec un axe Z qui est légèrement trop gros, vous pouvez le mettre à l'échelle uniformément en XY sans changer de mouvement critique de la machine.
- Eloignez un composant de la zone de collision par une petite distance, d'une façon qui n'affecte pas la simulation.
- Rétrécissez ou allongez un des solides pour éviter la collision en utilisant l'onglet Construction > groupe de fonctions Solides > Modificateurs > Décalage.
- Découpez la portion en conflit du solide, si elle n'est pas vitale à la simulation. La découpe surfacique peut être utile pour ceci, si vous construisez avec précaution une surface temporaire pour 'trancher' une petite portion du solide.
- Remodélisez le solide de façon plus simple (probablement dans un système CAO différent) pour éviter la collision avec compromettre la fidélité de la simulation.
