Présentation de 4-axes rotatif

Il crée un parcours d'outils en faisant pivoter le travail autour de l'axe d'indexage. Cet axe est souvent l'axe Z dans un document de tournage/fraisage et souvent l'axe X dans un document de fraisage. Le fraisage rotatif crée des parcours d'outils qui découpent des surfaces sans avoir besoin de les enrouler. Dans un document de tournage/fraisage, la feature doit avoir l'option Couper avec outil-X sélectionnée dans l'onglet Axe d'outil avant de pouvoir créer une opération rotative. L'angle de l'outil-X doit être également de 0.

Vous pouvez contrôler le fraisage rotatif 4-axes avec les réglages suivants.

Options de stratégie

Ces attributs sont disponibles sur la page Stratégie de l'assistant de nouvelle feature et dans l'onglet Stratégie de la boite de dialogue de propriétés de feature.

Sélectionnez un style de découpe :

• Linéaire

  Le fraisage linéaire rotatif entraîne l'outil à traverser le long de l'axe d'indexage en ligne droite, avec l'axe de rotation seulement utilisé à la fin de chaque passe pour repositionner le travail.



• Circulaire

  En fraisage circulaire, le travail pivote avec l'outil à une position fixe, usinant effectivement un cercle. L'outil franchit ensuite la quantité requise et usine le cercle suivant.



• Spirale

  Une spirale continue est découpée le long de la longueur du travail quand l'usinage spirale est utilisé. Pour assurer une finition propre, un cercle complet est découpé aux deux extrémités. Parce que la rotation est continue, seuls Fraisage en montée et Fraisage conventionnel sont disponibles (donc, vous devez avoir une tête rotative qui peut faire un nombre illimité de rotations).



Décalage Y est une distance pour éviter de découper sur le centre de l'outil.

Options de fraisage

Ces attributs sont disponibles dans l'onglet Fraisage de la boite de dialogue de propriétés de feature.

Angle départ/fin — Entrez les positions angulaires où vous voulez usiner le début et la fin. Cela ne s'applique que pour les fraisages linéaire et circulaire. Les limites angulaires sont mesurées dans le sens trigo quand elles sont vues le long de l'axe Z positif. La zone usinée est entre les angles de début et de fin.

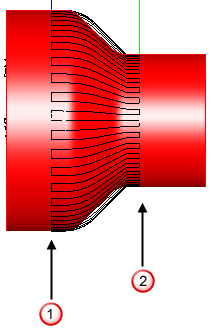

Coord. dép./fin index — Pour limiter la zone de découpe le long de l'axe d'indexage, définissez la coordonnée de départ d'indexage et la coordonnée de fin d'indexage. Pour un document de tournage/fraisage ces paramètres contrôlent les extensions des parcours d'outils le long de l'axe Z. Pour un document de fraisage 4-axes, ce sont des valeurs le long de l'axe d'indexage.

Coordonnée de départ d'indexage

Coordonnée de fin d'indexage

Enchaînement — Pour un fraisage circulaire, entrez la distance entre les découpes circulaires. Pour un fraisage spirale, entrez la distance avec laquelle l'outil se déplace dans une révolution complète le long de l'axe d'indexage.

Angle d'enchaînement — Pour le fraisage linéaire, entrez la distance entre les coupes linéaires comme un angle autour de l'axe d'indexage.
