Il y a deux formes de reconnaissance interactive de feature disponibles pour les features d'électro-érosion à fil.
Pour les features 2-axes, vous pouvez projeter les surfaces verticales à partir d'un modèle solide.
Dans l'assistant Nouvelle feature :
- Sélectionnez le type de feature 2-axes, cochez la case Extraire et reconnaître les features, puis cliquez sur Suivant.
- Sélectionnez le solide et cliquez sur Suivant.

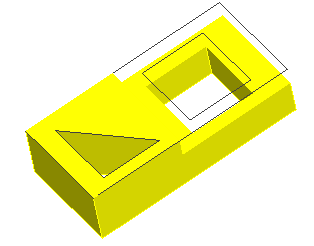

- La géométrie est créée à partir de surfaces verticales du solide, comme montré ci-dessous. Chaînez les courbes que vous voulez utiliser dans la feature et complétez l'assistant.
Les features 4-axes peuvent être reconnues à partir d'un ensemble de surfaces réglées.
Dans la boite de dialogue Nouvelle feature :
- Sélectionnez le type de feature 4-axes, cochez la case Extraire et reconnaître les features, puis cliquez sur Suivant.
- Sélectionner la courbe de frontière dans la boite de dialogue Frontières de surface puis compléter l'assistant.
