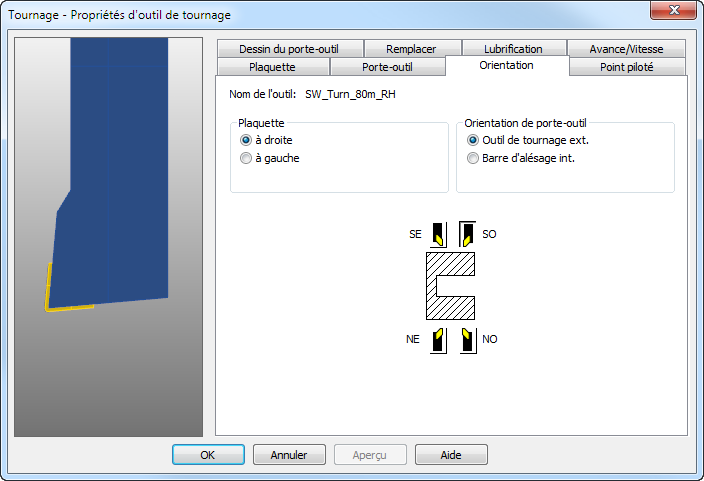

Dans l'onglet Orientation, vous pouvez définir l'orientation du porte-outil dans la machine et le côté de l'outil.
Cliquez sur l'image d'aperçu d'un outil pour la déplacer ou zoomer. L'orientation de l'aperçu est déterminée par les paramètres définis dans la page Options > Affichage > Machine. Cliquez avec le bouton droit sur l'image pour accéder au menu contextuel.
Nom — Spécifie le nom de l'outil actuel.
Remarque : Pour éditer le nom de l'outil, utilisez l'onglet Plaquette/Type.
Plaquette — Sélectionnez le côté de l'outil entre à droite et à gauche.
Orientation de porte-outil :
- Sélectionnez si le porte-outil est pour un outil de tournage extérieur ou une barre d'alésage intérieur.
- Définissez l'orientation du porte-outil en cliquant sur un des boutons SE
, SO
, NE
ou NO
.
Remarque : Les images sur les boutons ne montrent pas nécessairement la forme de la plaquette réelle. La plaquette de l'outil peut avoir n'importe quelle forme.
Remarque : Quand Orientation d'outil automatique est sélectionné dans l'onglet Divers de la boite de dialogue Attributs d'usinage, l'orientation du porte-outil est ignorée et un outil peut être utilisé dans n'importe quelle direction.
