Après avoir créé un routage de flexible souple, vous pouvez modifier le flexible et ajuster sa longueur en changeant la tension du segment de ce dernier. Vous pouvez également verrouiller sa longueur.
Nouveautés : 2019
Pour verrouiller la longueur du flexible
Pour calculer la longueur du flexible avec précision, vous devez la verrouiller afin d'empêcher qu'elle soit modifiée lorsque des composants sont déplacés ou décalés. En verrouillant la longueur du flexible, vous empêchez celle-ci de changer en raison de l'adaptativité. Il existe deux méthodes pour verrouiller la longueur du flexible. Vous pouvez verrouiller la longueur d'un flexible souple soit directement dans la boîte de dialogue Longueur de flexible, soit en ajoutant une cote de longueur à celui-ci dans la fenêtre graphique.
Lorsque la longueur du flexible est verrouillée :
- La valeur de la longueur du flexible ne change pas lorsque des modifications sont apportées à la position des noeuds.
- La méthode d'ajustement utilisée pour créer la tension de la spline est convertie en méthode d'énergie minimale, quelle que soit la méthode d'ajustement utilisée pour la créer.
- Seule une cotation peut être créée.
- Une erreur de violation se produit si les modifications apportées à la géométrie entraînent une modification de la longueur actuelle.
Pour verrouiller la longueur des flexibles souples dans la boîte de dialogue Longueur de flexible
- Activez le routage de flexibles souples à ajuster.
-
Sur le ruban, cliquez sur l'onglet Routage
le groupe de fonctions Gérer
Longueur de flexible.
- Dans la boîte de dialogue Longueur de flexible, sélectionnez Verrouiller la longueur du flexible.
- Cliquez sur Appliquer pour appliquer les modifications.
Pour verrouiller la longueur des flexibles souples à l'aide de la commande de cote de longueur
- Activez un routage de flexible souple à ajuster.
- Ruban onglet Esquisse 3D groupe de fonctions Contraintes
Cote générale
.
- Ajoutez une cote de longueur à un routage de flexible souple.
L'ajout d'une cote de longueur à un routage de flexible souple active le paramètre Verrouiller la longueur du flexible de la boîte de dialogue Longueur de flexible.
Pour ajuster manuellement la longueur du flexible :
- Activez le routage de flexibles souples à ajuster.
-
Sur le ruban, cliquez sur l'onglet Routage
le groupe de fonctions Gérer
Longueur de flexible.

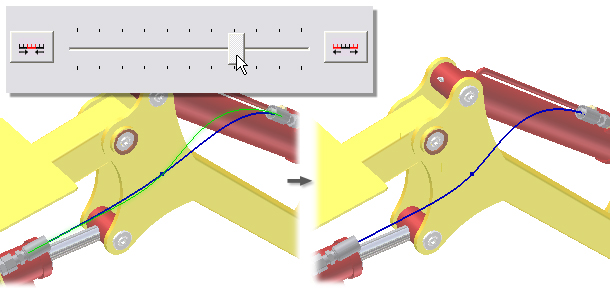

- Dans la boîte de dialogue Modifier la longueur du flexible, cliquez sur le curseur et faites-le glisser pour ajuster la longueur du flexible. Le curseur permet d'ajuster de façon dynamique la tension (raideur) du flexible, ce qui a une incidence sur la longueur du segment de flexible actif.
- Faites glisser le curseur vers la gauche pour accroître la tension, raccourcissant ainsi le segment de flexible.
- Faites glisser le curseur vers la droite pour réduire la tension et allonger ainsi le segment de flexible.
Remarque : Cliquez sur les flèches pour accroître ou réduire la raideur en incréments prédéfinis. - Cliquez sur Appliquer pour appliquer les modifications.
