De nombreuses améliorations ont été apportées en termes de productivité, notamment l’attribution de noms de fichiers, le nouveau filtre de catégories, les fonctions d’édition, et bien plus encore.
Panneaux de propriétés
groupe de fonctions Ossature sont désormais des panneaux de propriétés qui proposent des workflows plus rationalisés.

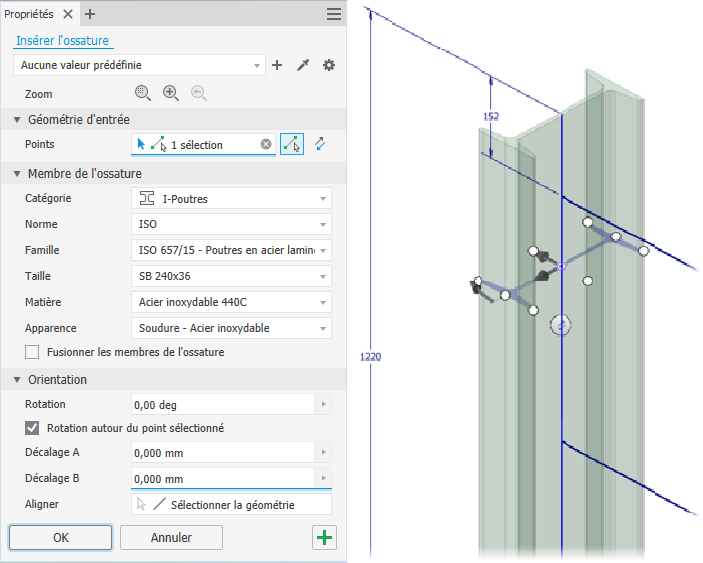

Insérer une ossature
Pour en savoir plus sur les contraintes, consultez la rubrique Pour créer des ossatures simples.
-
Modifier
Pour en savoir plus, reportez-vous à la rubrique Modifier des membres de base de l’ossature.
Liaison de coin
Remarque : L’option Ajuster à l’ossature a été renommée Liaison de coin pour que les résultats de l’opération correspondent au nom de la commande.
Ajuster - Prolonger jusqu’à la face
Pour en savoir plus, reportez-vous à la rubrique Pour modifier ou appliquer des traitements d’extrémité à des ossatures.
Réutiliser
Modifier la réutilisation
Pour en savoir plus, reportez-vous à la rubrique Réutiliser et modifier la réutilisation.
Informations sur le membre de l’ossature
Pour en savoir plus, reportez-vous à la rubrique Informations sur le membre de l’ossature.

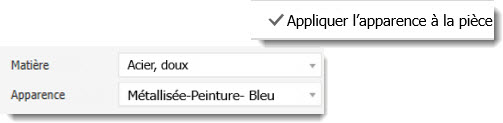

Nouveau paramètre d’apparence
L’option Appliquer l’apparence à la pièce a été ajoutée au menu Paramètres avancés pour l’insertion, la modification, la réutilisation et la modification de la réutilisation. Activez la nouvelle option pour que les pièces de l’ossature soient de la même couleur que l’ensemble. Auparavant, les pièces de l’ossature n’utilisaient pas la couleur d’apparence de l’ensemble.

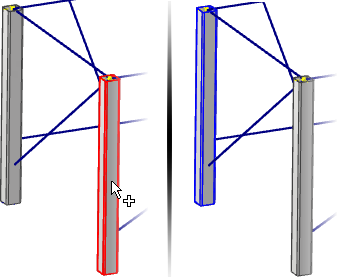

Amélioration de la fonction de réutilisation
Auparavant, la sélection d’un membre à réutiliser nécessitait la sélection de l’original. Dans cette version, vous pouvez sélectionner un membre réutilisé pour sélectionner la source.
Nouvelles commandes de zoom et de vue
Définit la vue perpendiculaire aux manipulateurs de l’ossature.
Effectue un zoom sur les manipulateurs de l’ossature.
Rétablit l’affichage de la vue d’origine.

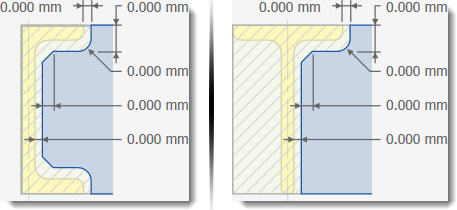

Commande Grugeage
La commande Grugeage ajoute deux autres profils personnalisés : Gabarit C personnalisé et Gabarit T personnalisé.
Pour en savoir plus, reportez-vous à la rubrique Pour modifier ou appliquer des traitements d’extrémité à des ossatures.
Insérer et modifier
La liste déroulante Catégories inclut désormais l’option Actualiser les catégories, qui recrée la liste pour inclure des entrées de bibliothèque personnalisées disponibles en lecture/écriture.

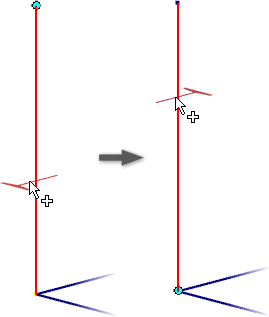

La commande Insérer affiche désormais un aperçu de la forme de l’élément et un glyphe d’origine lorsque vous mettez en surbrillance la géométrie d’esquisse. Si vous déplacez le curseur le long de l’esquisse de placement, vous pouvez modifier l’emplacement de l’origine et l’orientation du contour avant de cliquer.
Pour en savoir plus sur les contraintes, consultez la rubrique Pour créer des ossatures simples.
Pour en savoir plus, reportez-vous à la rubrique Modifier des membres de base de l’ossature.

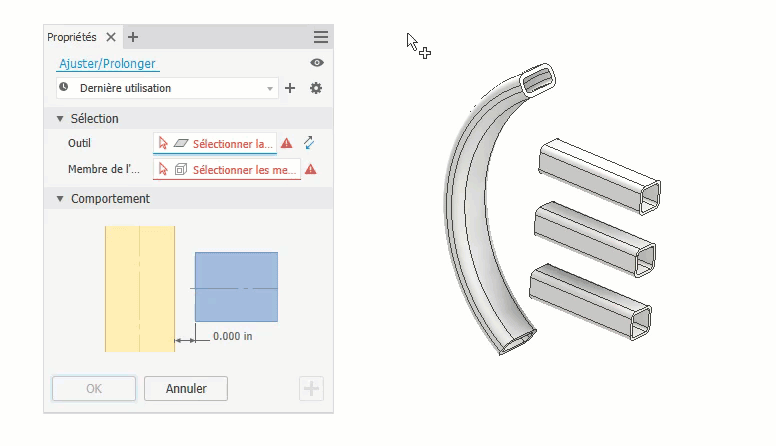

Ajuster et prolonger jusqu’à la courbe
La commande Ajuster/Prolonger prend désormais en charge la sélection d’une face incurvée pour définir l’outil.
Une suggestion d’Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Pour modifier ou appliquer des traitements d’extrémité à des ossatures.
Amélioration des valeurs par défaut d’attribution d’un nom de fichier
La boîte de dialogue Options d’application onglet Fichier Valeurs par défaut d’attribution d’un nom de fichier est enrichie de nouvelles fonctionnalités et actualisée pour une meilleure productivité.
Les améliorations suivantes ont été apportées à l’onglet Frame Generator :
- L’apparence de la boîte de dialogue a été modernisée.
- Pour améliorer la navigation, le contenu est organisé de manière à s’afficher sous la forme d’une structure de navigateur.
- Le contenu est réorganisé pour prendre en compte davantage de fonctionnalités.

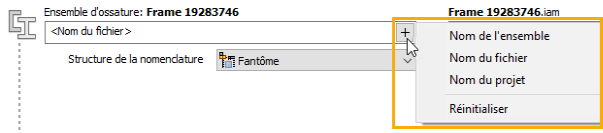

- La section Ajouter des attributs est remplacée par le bouton
et est accessible comme illustré dans l’image suivante :
- Une liste déroulante de la structure de nomenclature des ensembles par défaut a été ajoutée.
- Le chemin d’accès à l’ensemble, l’espace de travail et le chemin d’accès utilisateur sont ajoutés aux options d’emplacement du fichier.
- Une case à cocher a été ajoutée pour fournir la commande des unités par défaut. Désactivez la case Utiliser les unités de l’ensemble pour utiliser les unités du gabarit, cochez la case pour utiliser les unités de l’ensemble.
Pour en savoir plus, reportez-vous à la rubrique Pour personnaliser les noms de fichiers et la structure des dossiers Frame Generator.
