Découvrez les améliorations apportées à Inventor qui ont un impact sur l’environnement d’ensemble.
Centre de contenu : visibilité des composants

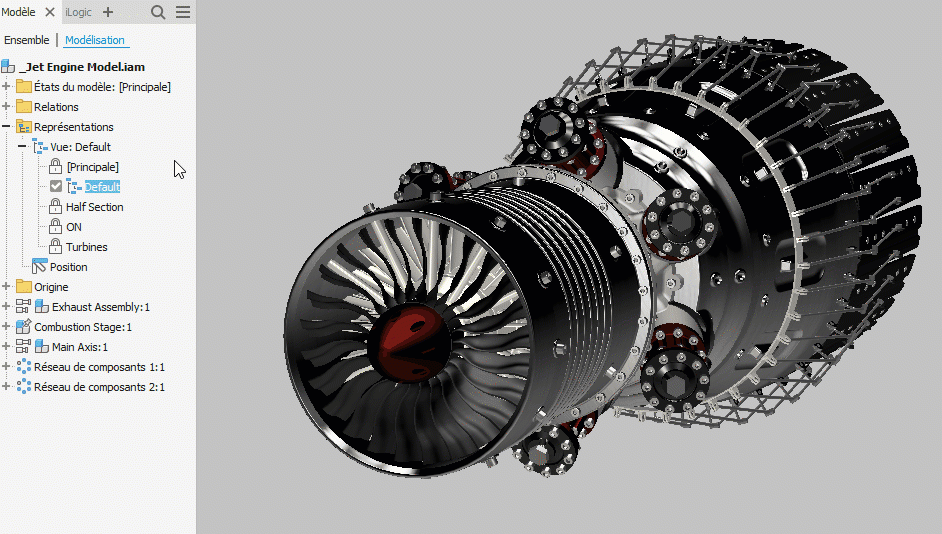

Vous pouvez désormais modifier la visibilité de tous les composants du Centre de contenu à l’aide d’une simple sélection dans le menu contextuel de la représentation de vue active.
Pour en savoir plus, reportez-vous à la rubrique Création, modification et restauration des représentations de vue.
Centre de contenu : verrouillage de la rotation des attaches insérées

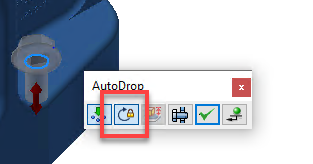

Lorsque vous insérez des attaches (boulons, écrous, rondelles, etc.) à partir du Centre de contenu via la fonction AutoDrop, vous pouvez désormais verrouiller leur position grâce à la nouvelle option « Verrouiller la rotation ».
Pour en savoir plus, reportez-vous à la rubrique Pour insérer des pièces à l’aide de la fonction AutoDrop.
Modèle de composant

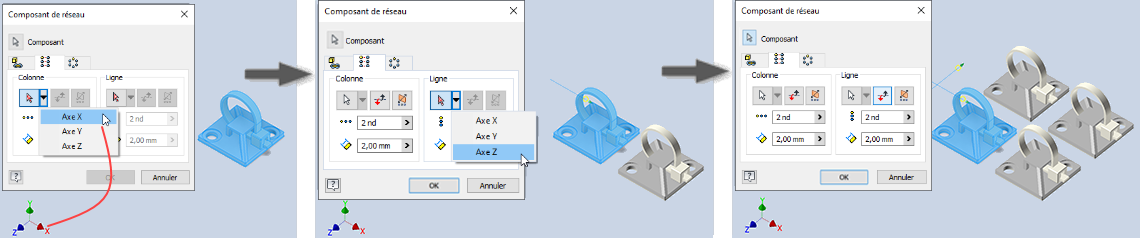

Les axes sont désormais disponibles depuis la boîte de dialogue Réseau afin d’accélérer le processus de création de réseaux à l’aide des axes d’origine. Cliquez sur le sélecteur pour accéder à l’icône déroulante des axes.
Pour en savoir plus, reportez-vous aux rubriques Création de réseaux rectangulaires de composants et Création d’un réseau circulaire de composants.
Sélectionner avec priorité à la pièce sur le réseau
Vous pouvez désormais sélectionner facilement toutes les occurrences du composant dans le réseau lorsque le filtre de sélection est défini sur « Sélectionner avec priorité à la pièce », puis sélectionner le filtre de sélection « Sélectionner toutes les occurrences ». Auparavant, le filtre « Priorité au composant » sélectionnait le nœud de navigateur du composant correspondant.

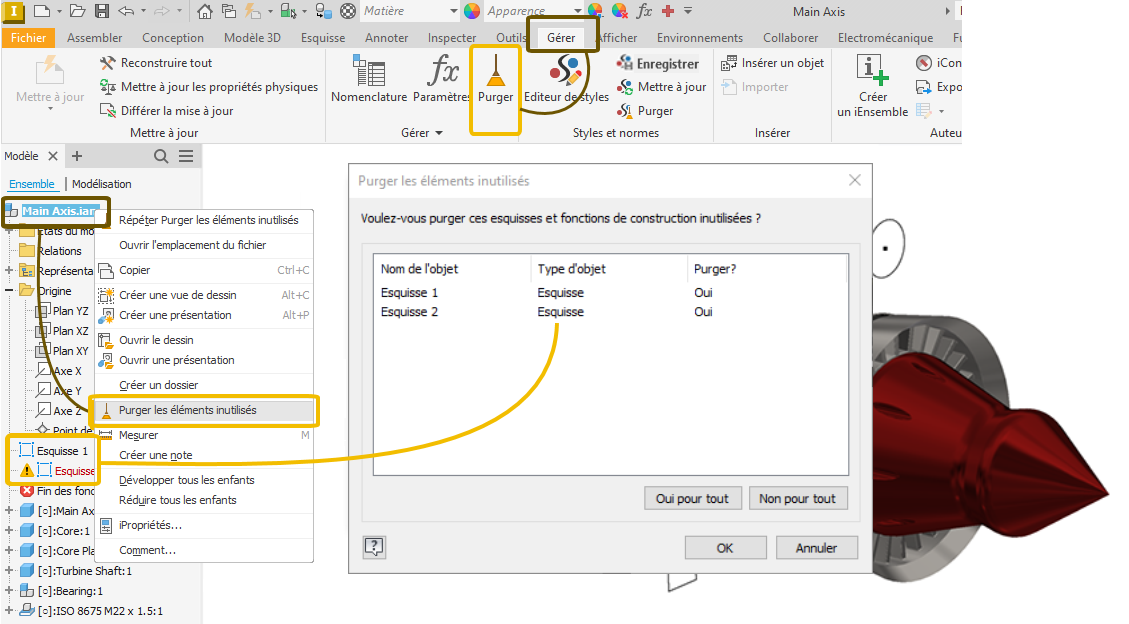

Option Purger les éléments non utilisés
Une suggestion d’Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Gestion du navigateur Modèle.

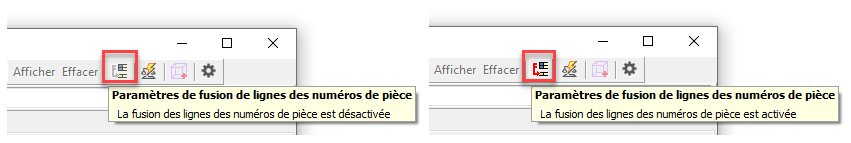

Éditeur de nomenclatures – Icône Paramètres de fusion de lignes des numéros de pièce
L’icône des paramètres de fusion de lignes de numéro de pièce est désormais différente selon qu’elle est activée ou désactivée. Vous disposez ainsi d’une indication visuelle directe de l’état dans la boîte de dialogue Nomenclature.
« Incrément » lors de la copie et de la mise en miroir de composants

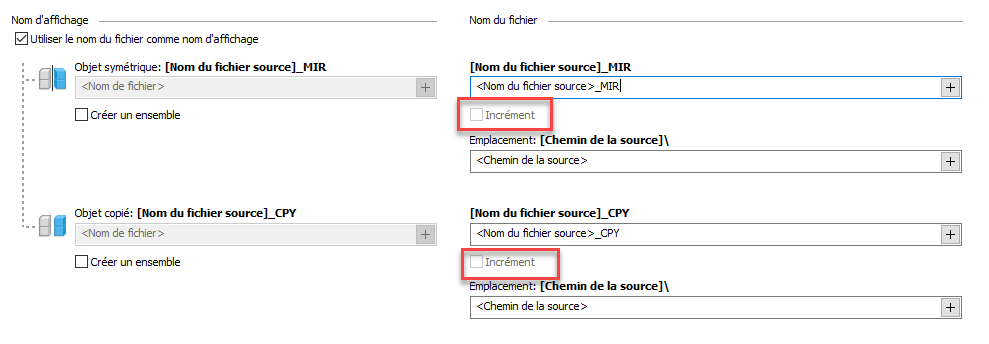

La numérotation incrémentielle des composants copiés ou symétriques peut désormais être spécifiée par défaut à l’aide des nouvelles zones d’incrément de l’onglet Symétrie et copie de la boîte de dialogue Options d’application. Les paramètres sont conservés pour être sélectionnés dans les boîtes de dialogue Copier les composants et Symétrie de composants.
Une suggestion d’Inventor® Ideas
Pour en savoir plus, reportez-vous à la rubrique Pour personnaliser la structure des dossiers Symétrie et Copie.
Améliorations apportées aux tubes et tuyaux

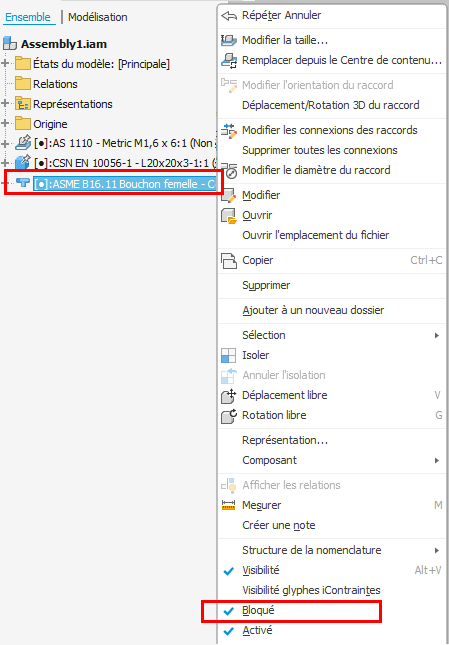

L’icône des raccords de tubes et de tuyaux bloqués a été mise à jour pour faciliter leur identification dans le navigateur.
Réorganisation de fonctions du navigateur
Réordonner les formes
Vous pouvez désormais réorganiser les fonctions dans le navigateur. Vous pouvez effectuer l’une des opérations suivantes :
- Faire glisser des fonctions dans le même ensemble
- Faire glisser les fonctions vers le dossier de votre choix, à l’exception des dossiers Origine et Construction soudée
