Exercice 2 : Ajouter des données à votre carte

Connectez-vous aux fichiers de données qui représentent les limites et les routes de la ville.

Remarque : Cet exercice fait appel à la carte que vous avez créée dans l'exercice précédent.

1. Si la carte que vous avez créée n’est pas ouverte dans le jeu d’outils AutoCAD Map 3D, rouvrez-la.
2. Ajoutez les données des limites de la ville à votre carte.
   • Basculez du volet Tâches au Gestionnaire d’affichage.
   • Cliquez sur Données, puis choisissez Connexion aux données.

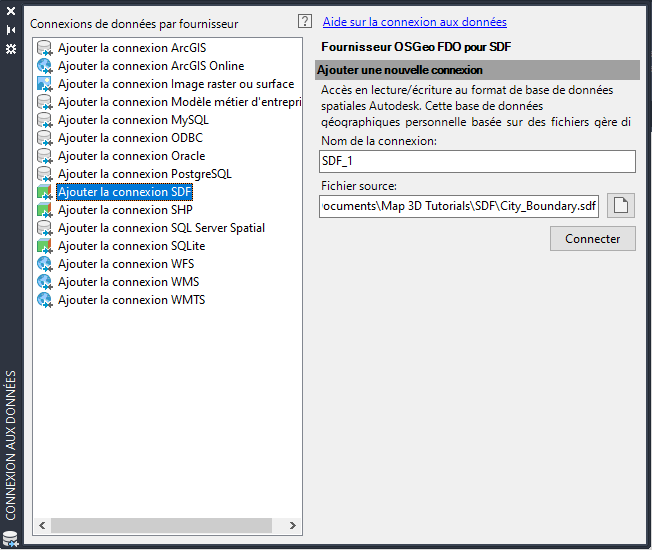

   • Dans la fenêtre Connexion aux données, sous Connexions de données par fournisseur (à gauche), sélectionnez Ajouter la connexion SDF.
   • Sous Fichier source (à droite), cliquez sur le bouton Parcourir et accédez au fichier exemple City_Boundary.sdf. Cliquez sur Connecter.

   • Sous Schéma, cliquez sur Ajouter à la carte.
3. Ajoutez les données des routes à votre carte.
   • Dans la fenêtre Connexion aux données, sous Connexions de données par fournisseur (à gauche), sélectionnez Ajouter la connexion SHP.
   • Sous Fichier source (à droite), cliquez sur le bouton Parcourir et accédez au fichier exemple Roads.shp. Cliquez sur Connecter.
   • Cliquez sur Ajouter à la carte.
   • Fermez la fenêtre Connexion aux données.
4. Enregistrez la carte sous le nom MyMap.dwg.

Résultat obtenu

Vous avez créé une carte et vous êtes connecté à des sources d'objets pour les limites et les routes de la ville de Redding en Californie.

Pour poursuivre ce didacticiel, passez à la Leçon 2 : Personnalisation d’un gabarit d’atlas.
