Affichez la table de données pour n’importe quel calque. Vous allez filtrer la table de données pour afficher un sous-jeu des parcelles, en l’occurrence, les parcelles situées sur Villa Drive.
Remarque : Dans cet exercice, vous allez utiliser la carte build_map1.dwg que vous avez créée et modifiée dans les exercices précédents.
Pour utiliser la table de données pour filtrer les objets
- Si elle n’est pas ouverte, ouvrez la carte finie à la Leçon 4 : Création d’objets de carte.
- Cliquez sur
OuvrirDessin.
- Recherchez le fichier build_map1.dwg.
- Sélectionnez-la et cliquez sur Ouvrir.
- Cliquez sur
- Dans le volet Tâches, basculez vers le gestionnaire d’affichage.
- Dans le Gestionnaire d’affichage, sélectionnez le calque Parcels, puis cliquez sur Table.
- Dans la table de données, dans la liste Filtrer par, sélectionnez le champ STNAME et entrez-y VILLA DR.
N’épelez pas le mot « Drive ».
- Cliquez sur Appliquer un filtre pour n’afficher que les parcelles situées sur Villa Drive.

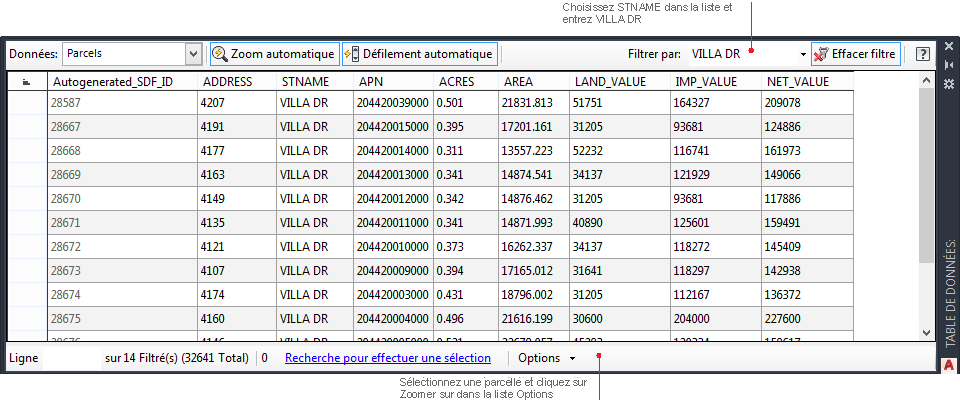

Utilisez la table de données pour filtrer les parcelles affichées.
- Assurez-vous que l’option Zoom automatique est activée.
Ce bouton s'affiche lorsqu'elle est activée.
- Cliquez sur le champ gris foncé (à gauche) d'une parcelle pour la sélectionner.
Remarque : Faites défiler la table de données vers la gauche pour afficher les champs les plus à gauche.
Le jeu d’outils AutoCAD Map 3D effectue un zoom sur la parcelle sélectionnée.
- Notez le nombre figurant dans le champ Autogenerated_SDF_ID qui vous servira ultérieurement.
Remarque : Vous pouvez effectuer une recherche plus approfondie. Cliquez sur l'onglet. Trouver Cette option vous permet d'interroger un calque avec une condition booléenne ; par exemple, ACRES > 1 permet de rechercher des parcelles d'une surface supérieure à un acre. La carte n'affiche alors que les objets correspondant à votre requête.
- Enregistrez la carte sans la fermer pour pouvoir l'utiliser au cours de l'exercice suivant.
Pour poursuivre ce didacticiel, passez à l'exercice 2 : Extraire et modifier un objet.
