Outil Centre

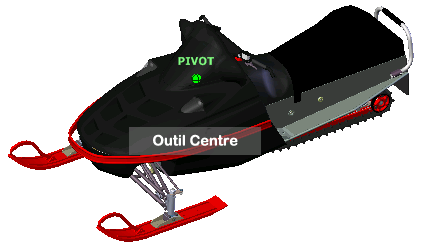

L'outil Centre permet de définir le centre de la vue actuelle d'un modèle. Pour définir le centre de la vue, faites glisser le curseur sur le modèle. Une sphère (point de pivotement) s'affiche en plus du curseur. Elle indique que le point sous le curseur deviendra le centre de la vue courante lorsque vous relâcherez le bouton de la souris. Le modèle est centré sur la sphère.

Remarque : si le curseur ne se trouve pas au-dessus du modèle, le centre ne peut pas être défini et le curseur présente une icône d'interdiction.

Le point défini par l'outil Centre correspond au point de convergence de l'outil Zoom et au point de pivotement de l'outil Orbite.

Remarque : pour effectuer un zoom avec les disques de navigation complète à partir du centre que vous avez défini, appuyez préalablement sur la touche CTRL et maintenez-la enfoncée.

Définir un point en tant que centre de la vue d'un modèle

Affichez l'un des disques de navigation complète ou le grand disque de visionnage d'un objet.
Cliquez et maintenez le bouton de votre périphérique de pointage enfoncé sur la section Centre.
Faites glisser le curseur à l'emplacement souhaité dans le modèle.
Lorsque la sphère apparaît, relâchez le bouton.

Un panoramique est appliqué au modèle jusqu'à ce que la sphère soit centrée.

Spécifiez le point cible pour les outils Zoom et Orbite

Affichez l'un des disques de navigation complète ou le grand disque de visionnage d'un objet.
Cliquez et maintenez le bouton de votre périphérique de pointage enfoncé sur la section Centre.
Faites glisser le curseur sur l'emplacement souhaité du modèle.
Lorsque la sphère apparaît, relâchez le bouton.

Un panoramique est appliqué au modèle jusqu'à ce que la sphère soit centrée.
Utilisez l'outil Zoom ou Panoramique pour réorienter la vue du modèle.

Si vous utilisez l'un des disques de navigation complète, maintenez la touche CTRL enfoncée avant de sélectionner l'outil Zoom.
