Mesurer des distances à l'aide des outils de mesure

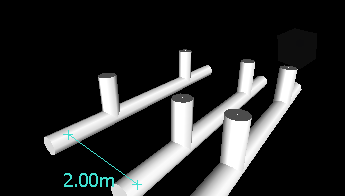

Pour mesurer une distance entre deux points

1. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Liste déroulante Mesurer > Point à point .

2. Cliquez sur le point de départ et le point d'arrivée de la distance à mesurer dans la vue de la scène.

   La distance mesurée s'affiche sur l'étiquette de cote facultative.



Pour mesurer une distance entre deux points en gardant le même point de départ

1. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Liste déroulante Mesurer > Point à plusieurs points .

2. Cliquez sur le point de départ, puis sur le premier point d'arrivée de la distance à mesurer. Une ligne de mesure apparaît entre les deux points.

3. Cliquez pour valider le point d'arrivée suivant à mesurer.

4. Procédez de la même manière pour mesurer la distance avec d'autres points d'arrivée, si cela est nécessaire. La dernière distance mesurée est affichée sur l'étiquette de cote facultative. Votre point de départ reste le même du début à la fin de l'opération.

   Conseil : Pour changer de point de départ, cliquez avec le bouton droit de la souris dans la vue de la scène, puis sélectionnez un nouveau point de départ.

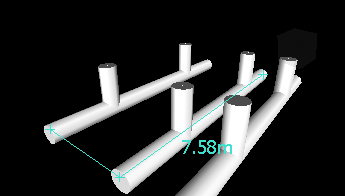

Pour mesurer la distance totale le long d'une route

1. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Liste déroulante Mesurer > Ligne de points .

2. Cliquez sur le premier point et sur le deuxième point de la distance à mesurer.

3. Cliquez sur le point suivant le long de la trajectoire.

4. Continuez ainsi pour mesurer l'intégralité de la trajectoire. La distance totale de la trajectoire sélectionnée est affichée sur l'étiquette de cote facultative.



   Conseil : Pour changer de point de départ, cliquez avec le bouton droit de la souris dans la vue de la scène, puis sélectionnez un nouveau point de départ.

Pour mesurer la distance la plus courte entre deux objets

1. Maintenez la touche CTRL enfoncée et sélectionnez deux objets dans la vue de la scène à l'aide de l'outil Sélectionner .

2. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Mesurer la distance la plus courte .

   La vue de la scène effectue automatiquement un zoom sur la zone mesurée. La distance la plus courte entre les objets sélectionnés est affichée sur l'étiquette de cote facultative.

Pour mesurer la distance la plus courte entre deux objets paramétriques

1. Maintenez la touche CTRL enfoncée et sélectionnez deux objets paramétriques dans la vue de la scène à l'aide de l'outil Sélectionner .
2. Ouvrez la fenêtre Outils de mesure et cliquez sur Options.
3. Dans l'Editeur d'options > nœud Mesurer > Page Mesurer, cochez la caser Utiliser des traits d'axe et cliquez sur OK.
4. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Mesurer la distance la plus courte .

La distance la plus courte entre les traits d'axe des objets paramétriques sélectionnés est affichée dans la zone Distance et sur l'étiquette de cote facultative.

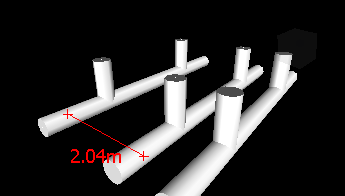

Pour convertir les mesures en annotations

1. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer et effectuez les mesures souhaitées (par exemple, la distance entre deux points).

2. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Convertir en annotation .

   Les marqueurs d'extrémité, les lignes et l'étiquette de cote, le cas échéant, de votre mesure actuelle sont convertis en annotations et stockés dans le point de vue actuel.



Pour modifier l'épaisseur et la couleur des lignes de mesure

1. Ouvrez la fenêtre Outils de mesure et cliquez sur Options.
2. Dans l'Editeur d'options > nœud Interface > Page Mesurer, tapez le nombre voulu dans la zone Epaisseur de ligne.
3. Sélectionnez la couleur requise dans la palette Couleur. Par défaut, toutes les lignes de mesure sont affichées en blanc.
4. Cliquez sur OK.

Suppression, de lignes de mesure

1. Cliquez sur l'onglet Vérification > Groupe de fonctions Mesurer > Liste déroulante Mesurer > Effacer .
