Mesure des angles, des aires et des distances

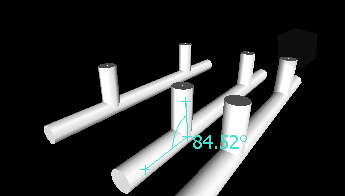

Mesure d'un angle formé par deux lignes

1. Cliquez sur l'onglet Vérification > groupe de fonctions Mesurer > liste déroulante Mesurer > Angle .

2. Cliquez sur un point de la première ligne.

3. Cliquez sur la première ligne au niveau du point d'intersection de la deuxième ligne.

4. Cliquez sur un point sur la deuxième ligne. L'angle en question est affiché sur l'étiquette de cote facultative.



Mesure d’une aire sur un plan

1. Cliquez sur l’onglet Vérification > groupe de fonctions Mesurer > liste déroulante Mesurer > Aire.

2. Cliquez pour enregistrer une série de points afin de définir le périmètre de l’aire à mesurer. L'aire du périmètre correspondant à la série de points, après projection sur le plan du point de vue, est affichée sur l'étiquette de cote facultative.



   Remarque : pour que votre calcul soit le plus précis possible, veillez à ce que tous les points ajoutés appartiennent au même plan.

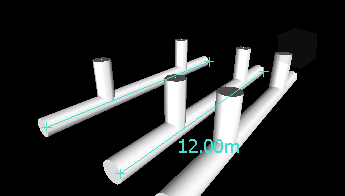

Calcul de la somme totale de plusieurs mesures point à point

1. Cliquez sur l’onglet Vérification > groupe de fonctions Mesurer > liste déroulante Mesurer > Accumuler .

2. Cliquez sur les points de départ et d’arrivée de la première distance à mesurer.

3. Cliquez sur les points de départ et d'arrivée de la distance suivante à mesurer.

4. Procédez de la même manière pour mesurer d'autres distances, si besoin est. La somme totale des différentes mesures point à point est affichée sur l'étiquette de cote facultative.
