Utiliser le verrouillage parallèle ou perpendiculaire lors de la mesure

1. Cliquez sur l'onglet Vérification >groupe de fonctions Mesurer> liste déroulante Mesurer.

2. Cliquez sur l’outil de Mesure d’aire.

3. Cliquez sur l’onglet Vérification > groupe de fonctions Mesurer > liste déroulante Verrouiller , puis choisissez l’une des options suivantes :

   • Parallèle .
   • Perpendiculaire

4. Dans la vue de la scène, passez le curseur de la souris sur le modèle et utilisez la surface d'accrochage pour sélectionner une surface. La mesure sera parallèle ou perpendiculaire à cette surface.

5. Cliquez sur le point de départ de la distance à mesurer dans la vue de la scène.

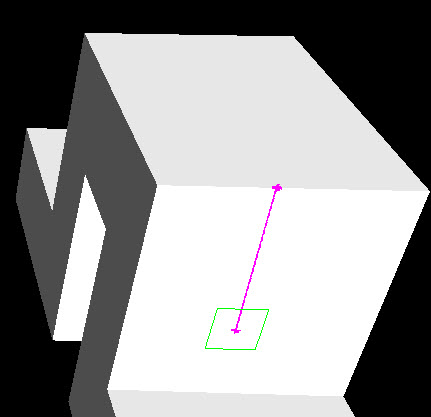

   La ligne de mesure s'affiche sous forme d'une ligne continue magenta lorsqu'elle est parallèle à la surface du point de départ.



   ou sous forme de ligne continue jaune quand elle est perpendiculaire à la surface du point : de départ :



6. Cliquez sur le point final de la distance à mesurer dans la vue de la scène.

   La distance en question s'affiche sur l'étiquette de cote facultative.

Commande : appuyez sur L (parallèle) ou P (perpendiculaire) lors de l'utilisation d'un outil de mesure.
